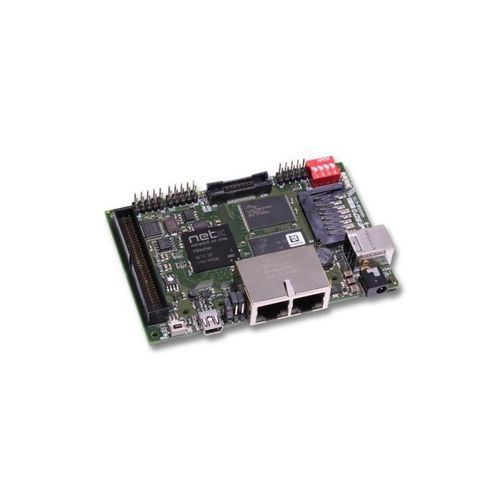

Tarjeta de evaluación NXHX 50-ETM

Descripción del producto
El controlador de red netX con su CPU ARM de 32 bits y 200 MHz proporciona elevada capacidad de cálculo y funciones periféricas completas para soluciones de un solo chip en aplicaciones industriales sensibles al coste. Las pilas de protocolos de red y la aplicación comparten los recursos netX y se ejecutan en un sistema operativo en tiempo real. La forma más sencilla y económica de evaluar todo el sistema es la placa de desarrollo software netX. La placa ofrece hardware de evaluación universal, una interfaz de depuración integrada y se suministra con el entorno de desarrollo HiTOP de Hitex. Puede cargar su aplicación en la placa, ejecutarla con las pilas de protocolos y combinarla, por ejemplo, con el kernel en tiempo real rcX libre de licencia. HiTOP, con el compilador GNU integrado, proporciona un entorno cómodo de desarrollo y depuración. Para el desarrollo de hardware se facilita el diagrama de circuito completo (excepto la interfaz de depuración). A través de la interfaz JTAG de la placa puede conectar un depurador JTAG externo y desarrollar o probar con la misma interfaz de usuario y funcionalidad que en la placa de desarrollo.

Puntos destacados

• Sistema de desarrollo con funciones periféricas extensas
• Interfaz de depuración integrada
• Una placa de evaluación para múltiples redes industriales
• Rentable y fácil de usar

Protocolos compatibles

• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Información de pedido
Nombre del producto | Número de pieza | Breve descripción
NXHX 50-ETM | 7733.200 | Placa de desarrollo

Especificaciones técnicas

• CPU: ARM 32 bits, 200 MHz
• Ejecución: sistema operativo en tiempo real (compartición de recursos netX entre pilas de protocolos y aplicación)
• Interfaz de depuración integrada en la placa; conectividad JTAG para depuradores externos
• Suministrado con el entorno de desarrollo HiTOP que incluye el compilador GNU integrado
• Compatible con el kernel en tiempo real rcX libre de licencia
• Diagrama de circuito completo proporcionado excepto la interfaz de depuración (base para desarrollo hardware)
• Hardware de evaluación universal con funciones periféricas extensas
• Admite una amplia gama de protocolos de comunicación industriales (ver Protocolos compatibles)
• Número de pieza: 7733.200
