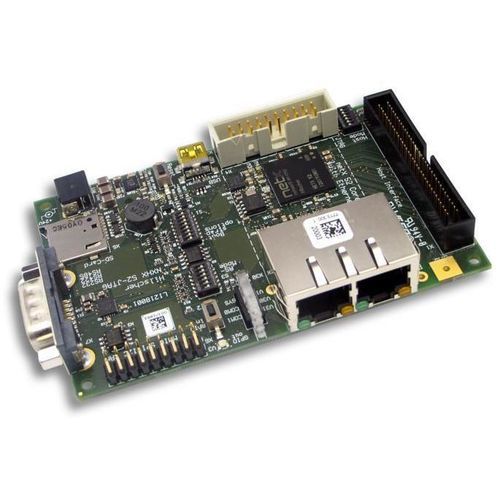

Tarjeta de evaluación NXHX 52-JTAG

Descripción del producto
El controlador de red netX con núcleo ARM de 32 bits proporciona la capacidad de cálculo y las interfaces periféricas necesarias para soluciones de un solo chip en aplicaciones industriales sensibles al coste. Los protocolos de red y la aplicación comparten los recursos netX y se ejecutan en un sistema operativo en tiempo real.

Desarrollo y depuración
La forma más económica y práctica de evaluar el sistema completo es la placa de desarrollo de software netX. La placa incluye hardware universal, una interfaz de depuración integrada y se entrega con el entorno de desarrollo HiTOP de Hitex. Puede cargar su aplicación en la placa, ejecutarla con los stacks de protocolos disponibles y combinarla, por ejemplo, con el kernel en tiempo real rcX sin licencia para pruebas.
HiTOP incorpora un compilador GNU integrado y ofrece un entorno completo de desarrollo y depuración; el desarrollo de código no tiene límite, mientras que las pruebas hardware requieren la placa de desarrollo. Se suministra el diagrama de circuitos completo (excluida la interfaz de depuración) como base para el desarrollo de hardware personalizado. La interfaz JTAG de la placa permite conectar herramientas de depuración externas (p. ej. Tantino de Hitex) para desarrollar y probar con la misma interfaz de usuario y funcionalidad que la placa de evaluación.

Aspectos destacados

• Sistema de desarrollo con funciones periféricas extensas
• Interfaz de depuración integrada
• Una placa de evaluación para todas las redes compatibles
• Económica y fácil de usar

Protocolos compatibles

• CC-Link IE Field Basic Slave
• SmartWire-DT Master
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Información de pedido
Nombre del producto | Número de referencia | Breve descripción
NXHX 52-JTAG | 7773.300 | Placa de desarrollo

Especificaciones técnicas

• Modelo: NXHX 52-JTAG
• Controlador: netX con núcleo ARM de 32 bits
• Operación en tiempo real: protocolos y aplicación comparten recursos netX en un sistema operativo en tiempo real
• Entorno de desarrollo: HiTOP con compilador GNU integrado (incluido)
• Compatibilidad de kernel en tiempo real: compatible con rcX Real-Time Kernel sin licencia
• Hardware: placa de evaluación/desarrollo universal con funciones periféricas extensas
• Depuración: interfaz de depuración integrada y conectividad JTAG para depuradores externos (p. ej. Tantino de Hitex)
• Documentación: diagrama de circuitos completo proporcionado (excluida la interfaz de depuración)
• Tipo de producto: Placa de desarrollo
• Número de referencia: 7773.300
• Ciclo de vida del producto: Active mature
