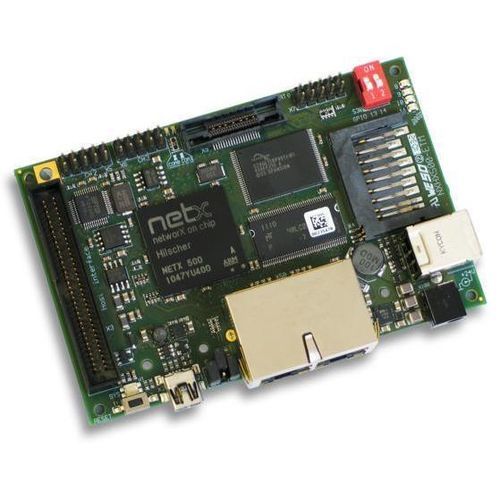

Tarjeta de evaluación NXHX 500-ETM

Descripción general
La NXHX 500-ETM es una placa de desarrollo de software diseñada para evaluar soluciones monoplaca basadas en netX. Integra una CPU ARM de 32 bits/200 MHz y periféricos completos, lo que permite la ejecución simultánea de protocolos de red y del código de aplicación en un sistema operativo en tiempo real.

Detalles de la placa de desarrollo
La placa ofrece una plataforma de hardware universal con una interfaz de depuración integrada y se entrega con el entorno de desarrollo HiTOP (incluye compilador GNU integrado). Puede cargar y ejecutar su aplicación con los stacks de protocolo incluidos y combinarla con el núcleo en tiempo real rcX libre de licencia para pruebas y evaluación. Se facilita el diagrama completo del circuito como base para el desarrollo de hardware, excluyendo la interfaz de depuración. Un conector JTAG permite conectar sondas de depuración externas (p. ej., Hitex Tantino) para reproducir la misma interfaz de usuario y funcionalidades.

Puntos destacados

• Plataforma de desarrollo universal para redes de controladores y dispositivos netX
• Interfaz de depuración integrada y acceso JTAG para depuradores externos
• Se suministra con HiTOP y la cadena de herramientas GNU
• Plataforma de evaluación económica para la integración de stacks de protocolo y pruebas de aplicaciones

Protocolos compatibles

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• CANopen Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Información de pedido
Nombre del producto | Número de pieza | Breve descripción
NXHX 500-ETM | 7713.200 | Placa de desarrollo

Especificaciones técnicas

• Procesador: netX 32 bits / 200 MHz ARM
• Sistema en tiempo real: recursos netX compartidos entre protocolos de red y aplicación
• Interfaz de depuración integrada en placa con salida JTAG para depuradores externos
• Entorno de desarrollo: HiTOP con compilador GNU integrado
• Compatible con rcX Real-Time Kernel (sin licencia) para combinar stacks de protocolo
• Hardware universal diseñado para evaluar la funcionalidad completa del sistema
• Diagrama de circuito completo proporcionado como base para el desarrollo de hardware (interfaz de depuración excluida)
• Número de pieza: 7713.200
• Estado: Activo / maduro
