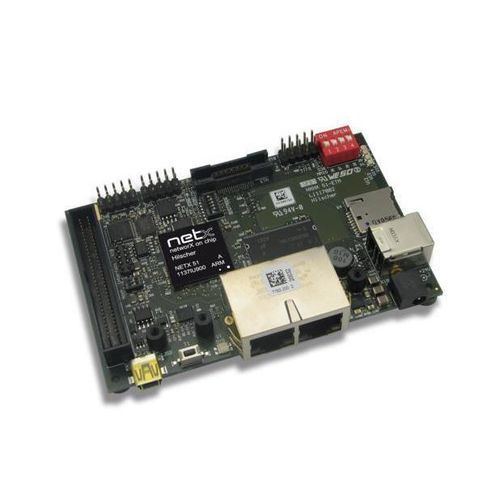

Tarjeta de evaluación NXHX 51-ETM

Tipo de producto
Placa de desarrollo para evaluación e integración de hardware/software basada en netX (número de pieza 7763.200).

Descripción general
El controlador de red netX con su núcleo ARM de 32 bits proporciona alto rendimiento de cálculo y funciones periféricas completas para soluciones en un solo chip en aplicaciones sensibles al coste. Las pilas de protocolos de red y la aplicación comparten los recursos netX y se ejecutan en un sistema operativo en tiempo real.

Desarrollo y evaluación
La placa de desarrollo de software netX es la opción más sencilla y económica para evaluar el sistema completo. La placa incluye hardware universal, una interfaz de depuración integrada y se suministra con el entorno de desarrollo HiTOP de Hitex. Puede cargar y ejecutar su aplicación en la placa, utilizar las pilas de protocolos Hilscher y combinarlas, por ejemplo, con el núcleo en tiempo real rcX sin licencia. HiTOP incluye un compilador GNU integrado y proporciona un entorno completo de desarrollo y depuración. El diagrama de circuito completo (excepto la interfaz de depuración) se facilita como base para el desarrollo de hardware. La interfaz JTAG de la placa permite la conexión de depuradores externos (p. ej. Hitex Tantino) para desarrollar y probar con la misma interfaz de usuario y funcionalidad.

Puntos destacados

• Sistema de evaluación/desarrollo con funciones periféricas extensas
• Interfaz de depuración integrada a bordo
• Una sola placa de evaluación compatible con múltiples redes industriales
• Plataforma de evaluación completa y rentable

Protocolos compatibles

• CC-Link IE Field Basic Slave
• SmartWire-DT Master
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Información de pedido (extracto)
Nombre del producto | Nº de referencia | Breve descripción
NXHX 51-ETM | 7763.200 | Placa de desarrollo

Especificaciones técnicas

• Controlador: netX con núcleo ARM de 32 bits
• SO en tiempo real: entorno netX RTOS para ejecución concurrente de protocolos y aplicación
• Periféricos: funciones periféricas completas para soluciones en un solo chip
• Depuración: interfaz de depuración integrada a bordo; interfaz JTAG para depuradores externos
• Entorno de desarrollo: suministrado con HiTOP (incluye compilador GNU integrado)
• Compatibilidad con kernel en tiempo real: compatible con rcX sin licencia
• Documentación: diagrama completo del circuito proporcionado para el desarrollo de hardware (excluye interfaz de depuración)
• Número de pieza: 7763.200
• Estado del ciclo de vida del producto: Activo / Maduro
• Uso principal: plataforma de evaluación hardware y software para comunicación multiprotocolo basada en netX
• Roles de red soportados: admite roles master/slave/adapter en múltiples protocolos industriales (ver la lista de protocolos)
