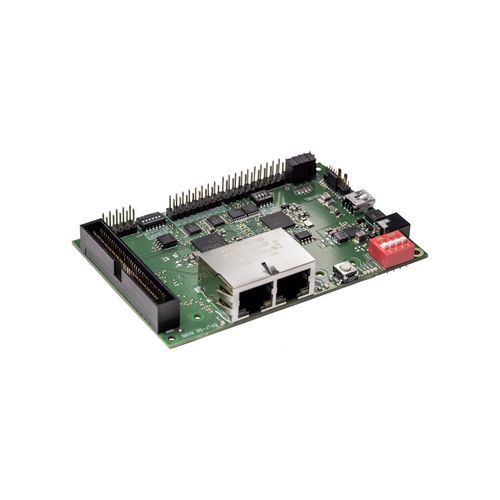

Tarjeta de evaluación NXHX 90-JTAG

Tipo de producto
Placa de desarrollo para el controlador de red netX 90 (Hilscher NXHX 90-JTAG). Número de pieza: 7833.000.

Aspectos destacados

• Sistema de desarrollo con amplias funciones periféricas
• Interfaz de depuración JTAG integrada
• Placa de evaluación universal para múltiples redes industriales
• Suministrada con el entorno netX Studio basado en Eclipse

Descripción general
La NXHX 90-JTAG es una placa de desarrollo basada en el controlador de comunicaciones netX 90 con núcleo ARM de 32 bits. Permite la ejecución conjunta de las pilas de protocolos de red y de la aplicación en un sistema operativo en tiempo real (RTOS). La placa proporciona hardware universal para evaluar pilas de hardware y software en aplicaciones industriales con sensibilidad de coste.

La placa incluye una interfaz de depuración integrada (JTAG) y se entrega con netX Studio: un conjunto de herramientas Eclipse que incluye la cadena GCC, scripts de compilación WAF basados en python, un flasher y soporte OpenOCD. Los desarrolladores pueden cargar y ejecutar aplicaciones con las pilas de protocolos de Hilscher y combinarlas con el paquete de soporte de placa Linux sin licencia para evaluaciones avanzadas.

Protocolos compatibles

• CC-Link IE Field Basic Slave
• OPC UA Server
• MQTT Client
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO-Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Información de pedido
Nombre del producto | Número de pieza | Breve descripción
NXHX 90-JTAG | 7833.000 | Placa de desarrollo

Documentación (selección)

• Open documentation overview (English)
• NXHX and NSHIELD (Datasheet) — EN
• netX 90 (Datasheet) — EN
• NXHX und NSHIELD (Datenblatt) — DE
• netX 90 (Datenblatt) — DE

Especificaciones técnicas

• Procesador: controlador de comunicaciones netX con núcleo ARM de 32 bits
• Sistema operativo en tiempo real para protocolos de red y aplicación
• Interfaz de depuración integrada (JTAG)
• Incluye netX Studio basado en Eclipse (GCC, scripts WAF, flasher, OpenOCD)
• Soporta integración del paquete de soporte Linux sin licencia
• Hardware de evaluación universal para pruebas de plataforma
• Diagrama de circuito de referencia disponible para desarrollo hardware
• Expansible mediante módulos plug-on para reproducir casos de uso
• Número de pieza: 7833.000
• Estado del producto: Activo
