Descripción general

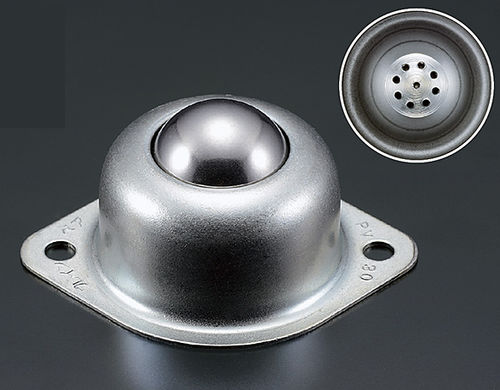

Los sistemas de transferencia de bolas convencionales son, por su estructura, propensos a retener polvo en su interior, lo que provoca fallos de rotación en entornos hostiles, como bajo el agua (agua de mar, agua fangosa), en presencia de aceite y polvo. El modelo de descarga de polvo de Planeveyor utiliza la superficie esférica original (PAT.P) para incorporar orificios o ranuras en la parte receptora de las bolitas y en la cubierta de las mismas, con el fin de expulsar el polvo y el agua que se introducen en el interior, lo que permite una rotación fluida y continua incluso en condiciones extremas.
Características principales
- La superficie esférica original (PAT.P) permite perforar múltiples orificios de descarga de polvo.
- Descarga el polvo y el agua que penetran en el mecanismo para evitar fallos de rotación.
- Enfoque fundamental diferente al de las juntas u otras medidas de protección; se basa en la descarga interna en lugar de en la exclusión.
Comparación
Convencional (antiguo modelo de Atec): Tiende a permitir la intrusión de polvo y presenta desventajas en entornos hostiles (bajo el agua, aceite, polvo).
La superficie esférica original (PAT.P): Expulsa el polvo que entra y ofrece un rendimiento fiable en entornos de funcionamiento hostiles.
Ejemplos de situaciones de uso adversas en las que resulta adecuado el tipo de descarga de polvo
- Transporte de una placa de hierro con cascarilla de laminación
- Transporte de un molde (molde de arena)
- Planta de procesamiento de piedra (chorro de arena)
- Máquina de moldeo por polvo (movimiento del molde)
- Transporte de piezas en una máquina de lavado
- Transporte de piezas en el proceso de corte
- Máquina de moldeo de polvo cerámico (moldeado de fibra de vidrio)
Series / Modelos (resumen)
La serie PV-H incluye múltiples modelos y variantes que abarcan los tipos de moldeo por prensado y de corte con orificios de descarga de polvo: PV50H, PV50HS, PV50UH, PV50UHS, PV120H, PV120UFH, PV20BH, PV20BSH, PV50BH, PV50BSH, PV120BH, PV120BSH, PVS20B, PVS20BS, PVS50B, PVS50BS, PVS120B, PVS120BS, PV50FH, PV50FHS, PV120FH, PV120FHS, PV160FH, PV160FHS, PV260FH, PV260FHS, PV400FH, PV400FHS, PV900FH, PV900FHS, PVS50F, PVS50FS, PVS120F, PVS120FS, PVS160FM, PVS160FMS, PVS260FM, PVS260FMS, PVS400FM, PVS400FMS, PVS900FM, PVS900FMS.
Tablas técnicas
PV50H / PV50HS / PV50UH / PV50UHS
Modelo / Capacidad de carga recomendada / Peso / Sentido de uso / Bola principal / Bolas pequeñas / Cuerpo / Tapa / 3D
PV50H / 490 N (50 kgf) / 142 g / Hacia arriba / ACERO / ACERO / SUS304 / Acero inoxidable / (3D disponible)
PV50HS / 490 N (50 kgf) / 134 g / Hacia arriba / SUS440C / SUS440C / SUS304 / SUS304 / (3D disponible)
PV50UH / 490 N (50 kgf) / 136 g / Hacia arriba / ACERO / ACERO / SUS304 / Acero inoxidable / (Disponible en 3D)
PV50UHS / 490 N (50 kgf) / 132 g / Hacia arriba / SUS440C / SUS440C / SUS304 / SUS304 / (Disponible en 3D)
PV120H / PV120UFH
Modelo / Carga nominal estática / Capacidad de carga / Peso / Sentido de uso / Bola principal / Bolas pequeñas / Cuerpo / Tapa / CAD
PV120H / 1.960 N (200 kgf) / 1.176 N (120 kgf) / 230 g / Hacia arriba / ACERO / ACERO / SCM415 / SS·SUM / (CAD disponible)
PV120UFH / 1.960 N (200 kgf) / 1.176 N (120 kgf) / 320 g / Hacia arriba / SUJ2 / SUJ2 / SCM415 / SUM / (CAD disponible)
PV20BH / PV20BSH
Modelo / Carga nominal estática / Capacidad de carga / Peso / Sentido de uso / Bola principal / Bolas pequeñas / Cuerpo / Tapa / CAD
PV20BH / 784 N (80 kgf) / 196 N (20 kgf) / 48 g / Hacia arriba / SUJ2 / SUJ2 / SCM415 / SUM / (CAD disponible)
PV20BSH / 784 N (80 kgf) / 196 N (20 kgf) / 47 g / Hacia arriba / SUS440C / SUS440C / SUS440C / SUS303 / (CAD disponible)
PV50BH / PV50BSH
Modelo / Carga nominal estática / Capacidad de carga / Peso / Sentido de uso / Bola principal / Bolas pequeñas / Cuerpo / Tapa
PV50BH / 1.078 N (110 kgf) / 490 N (50 kgf) / 94 g / Hacia arriba / SUJ2 / SUJ2 / SCM415 / SUM
PV50BSH / 1.078 N (110 kgf) / 490 N (50 kgf) / 92 g / Hacia arriba / SUS440C / SUS440C / SUS440C / SUS303
PV120BH / PV120BSH
Modelo / Carga nominal estática / Capacidad de carga / Peso / Sentido de uso / Bola principal / Bolas pequeñas / Cuerpo / Tapa
PV120BH / 1.960 N (200 kgf) / 1.176 N (120 kgf) / 340 g / Hacia arriba / SUJ2 / SUJ2 / SCM415 / SUM
PV120BSH / 1 960 N (200 kgf) / 1 176 N (120 kgf) / 336 g / Hacia arriba / SUS440C / SUS440C / SUS440C / SUS303
Serie PVS (tipo perno, hacia abajo)
Modelo / Carga nominal estática / Capacidad de carga / Peso / Sentido de uso / Bola principal / Bolas pequeñas / Cuerpo / Tapa
PVS20B / 343 N (35 kgf) / 196 N (20 kgf) / 50 g / Hacia abajo / SUJ2 / SUJ2 / SCM415 / SUM
PVS20BS / 343 N (35 kgf) / 196 N (20 kgf) / 49 g / Hacia abajo / SUS440C / SUS440C / SUS440C / SUS303
PVS50B / 588 N (60 kgf) / 490 N (50 kgf) / 98 g / Hacia abajo / SUJ2 / SUJ2 / SCM415 / SUM
PVS50BS / 588 N (60 kgf) / 490 N (50 kgf) / 96 g / Hacia abajo / SUS440C / SUS440C / SUS440C / SUS303
PVS120B / 1 470 N (150 kgf) / 1 176 N (120 kgf) / 282 g / Hacia abajo / SUJ2 / SUJ2 / SCM415 / SUM
PVS120BS / 1.470 N (150 kgf) / 1.176 N (120 kgf) / 280 g / Hacia abajo / SUS440C / SUS440C / SUS440C / SUS303
Serie PV-FH (tipo brida de corte, hacia arriba)
Modelo / Carga nominal estática / Capacidad de carga / Peso / Sentido de uso / Bola principal / Bolas pequeñas / Cuerpo / Tapa
PV50FH / 1.078 N (110 kgf) / 490 N (50 kgf) / 109 g / Hacia arriba / SUJ2 / SUJ2 / SCM415 / Al
PV50FHS / 1.078 N (110 kgf) / 490 N (50 kgf) / 108 g / Hacia arriba / SUS440C / SUS440C / SUS440C / Al
PV120FH / 1.960 N (200 kgf) / 1.176 N (120 kgf) / 256 g / Hacia arriba / SUJ2 / SUJ2 / SCM415 / Al
PV120FHS / 1.960 N (200 kgf) / 1.176 N (120 kgf) / 248 g / Hacia arriba / SUS440C / SUS440C / SUS440C / Al
PV160FH / 2.940 N (300 kgf) / 1.568 N (160 kgf) / 494 g / Hacia arriba / SUJ2 / SUJ2 / SCM415 / Al
PV160FHS / 2.940 N (300 kgf) / 1.568 N (160 kgf) / 506 g / Hacia arriba / SUS440C / SUS440C / SUS440C / Al
PV260FH / 3.920 N (400 kgf) / 2.548 N (260 kgf) / 847 g / Hacia arriba / SUJ2 / SUJ2 / SCM415 / Al
PV260FHS / 3.920 N (400 kgf) / 2.548 N (260 kgf) / 870 g / Hacia arriba / SUS440C / SUS440C / SUS440C / Al
PV400FH / 7.840 N (800 kgf) / 3.920 N (400 kgf) / 2.050 g / Hacia arriba / SUJ3 / SUJ2 / SCM415 / Al
PV400FHS / 7.840 N (800 kgf) / 3.920 N (400 kgf) / 2.083 g / Hacia arriba / SUS440C / SUS440C / SUS440C / Al
PV900FH / 17 640 N (1 800 kgf) / 8 820 N (900 kgf) / 5 400 g / Hacia arriba / SUJ3 / SUJ2 / SCM415 / Al
PV900FHS / 17 640 N (1 800 kgf) / 8 820 N (900 kgf) / 5 560 g / Hacia arriba / SUS440C / SUS440C / SUS440C / Al
Serie PVS-F (tipo brida de corte, hacia abajo)
Modelo / Carga nominal estática / Capacidad de carga / Peso / Sentido de uso / Bola principal / Bolas pequeñas / Cuerpo / Tapa
PVS50F / 588 N (60 kgf) / 490 N (50 kgf) / 111 g / Hacia abajo / SUJ2 / SUJ2 / SCM415 / Al
PVS50FS / 588 N (60 kgf) / 490 N (50 kgf) / 110 g / Hacia abajo / SUS440C / SUS440C / SUS440C / Al
PVS120F / 1.470 N (150 kgf) / 1.176 N (120 kgf) / 260 g / Hacia abajo / SUJ2 / SUJ2 / SCM415 / Al
PVS120FS / 1.470 N (150 kgf) / 1.176 N (120 kgf) / 252 g / Hacia abajo / SUS440C / SUS440C / SUS440C / Al
PVS160FM / 2.940 N (300 kgf) / 1.568 N (160 kgf) / 485 g / Hacia abajo / SUJ2 / SUJ2 / SCM415 / Al
PVS160FMS / 2.940 N (300 kgf) / 1.568 N (160 kgf) / 556 g / Hacia abajo / SUS440C / SUS440C / SUS440C / Al
PVS260FM / 4.900 N (500 kgf) / 2.548 N (260 kgf) / 872 g / Hacia abajo / SUJ2 / SUJ2 / SCM415 / Al
PVS260FMS / 4.900 N (500 kgf) / 2.548 N (260 kgf) / 1.002 g / Hacia abajo / SUS440C / SUS440C / SUS440C / Al
PVS400FM / 8.820 N (900 kgf) / 3.920 N (400 kgf) / 1.599 g / Hacia abajo / SUJ3 / SUJ2 / SCM415 / Al
PVS400FMS / 8.820 N (900 kgf) / 3.920 N (400 kgf) / 1.620 g / Hacia abajo / SUS440C / SUS440C / SUS440C / Al
PVS900FM / 18 620 N (1 900 kgf) / 8 820 N (900 kgf) / 5 410 g / Hacia abajo / SUJ3 / SUJ2 / SCM415 / Al
PVS900FMS / 18 620 N (1 900 kgf) / 8 820 N (900 kgf) / 5 660 g / Hacia abajo / SUS440C / SUS440C / SUS440C / Al
Características / especificaciones técnicas
- Patente / Mecanismo: Superficie esférica original (PAT.P)
- Materiales: ACERO, ACERO INOXIDABLE (variantes SUS), RESINA (cuando proceda)
- Conformidad: RoHS indicado para la serie
- Sentido de uso: Tipos hacia arriba (variantes PV-H, PV-BH, PV-FH) y tipos hacia abajo (variantes PVS-B, PVS-F)
- Rangos de carga: desde aproximadamente 343 N (35 kgf) hasta 18 620 N (1.900 kgf), según el modelo
- Rango de peso: desde ~47 g hasta varios kilogramos, según el modelo
- Aplicaciones: manipulación en entornos polvorientos, húmedos, aceitosos, subacuáticos o abrasivos; transferencia de moldes y moldeo en polvo; procesos de lavado y corte; procesamiento de piedra
