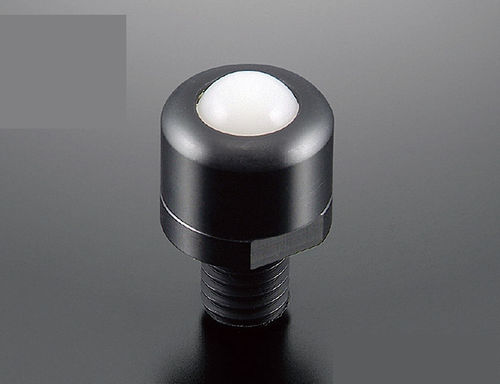

Rodillo esférico de POM PVP series

de plásticode acero inoxidablede polímero

Resumen del producto
Las unidades Planeveyor para aplicaciones en sala limpia requieren selección de materiales y limpieza dedicada según los entornos de uso (resistencia al desgaste, resistencia al calor, control de estática, vacío, etc.) en la fabricación de sustratos de vidrio y componentes similares. ATEC CO., LTD. realiza el montaje y embalaje en clean booth y clean bench. Las piezas se limpian con agua pura utilizando desengrasantes/limpiadores específicos; el polvo de resina generado durante el mecanizado de las bolas se elimina al máximo.

Objetivo y funcionamiento de la serie
La serie PVP está diseñada para el transporte y posicionamiento, minimizando el riesgo de dañar superficies de vidrio mediante la selección de plásticos técnicos adecuados. En comparación con los soportes tradicionales con pasadores plásticos, es más ligera y genera menos polvo. Opcionalmente, se pueden añadir perforaciones para succión de polvo que aspiren partículas finas que entren en cavidades internas (disponible para tipos 20B).

Flujograma
Serie PVP — diagrama de limpieza y montaje: se aplican procesos de limpieza y montaje para minimizar la generación de partículas y garantizar la compatibilidad con sala limpia.

Propiedades de las resinas

• POM (Poliacetal) — Plástico técnico representativo con alta mecanizabilidad, propiedades mecánicas equilibradas y temperatura de uso continuo alrededor de 80 °C. Sensible a ácidos fuertes; inflamable.
• UHMWPE (Polietileno de ultra alto peso molecular) — Excelente resistencia a la abrasión (en algunos casos superior al acero inoxidable). Mejor resistencia al impacto entre los plásticos comunes; buena resistencia al agua. Temperatura de uso continuo ≈ 80 °C.
• PEEK (Polieteretercetona) — Alta resistencia térmica (uso continuo hasta 150 °C), excelente resistencia al desgaste y la abrasión; emisión gaseosa prácticamente nula.
• PI (Polimida) — Resina de muy alta temperatura (100 % polimida). Uso continuo hasta 250 °C; límite a corto plazo hasta 450 °C. Excelente resistencia al desgaste; resistente a disolventes orgánicos, grasas y aceites.
• D (Tipo dieléctrico, antiestático) — Grados antiestáticos (negros) con resistividad de superficie ≈ 10^3–10^7 Ω para abordar problemas ESD/estática; cuerpo y pequeñas bolas usan resina dieléctrica o combinaciones con SUS.

Especificación de prueba (ejemplo PVP20B)
Prueba de polvo ascendente: tipo de medición — PVP20BJ-JJ (Bola principal: POM / Bola pequeña: POM / Cuerpo: POM). Prueba de resistencia en funcionamiento: tipo de medición — PVP20BU-JJ (Bola principal: UHMWPE / Bola pequeña: POM / Cuerpo: POM). Carga de prueba — 14,7 N (1,5 kgf). Velocidad de funcionamiento — 300 mm/s. Superficie de contacto — pieza de vidrio utilizada.

Entorno en la caja limpia (condiciones de prueba)
Generación de polvo sin funcionamiento — PARTÍCULA 0,3 µm: 2 piezas; PARTÍCULA 0,5 µm: 0 piezas. Funcionamiento continuo del ventilador de la caja — caudal: 11,0 m3/min. Equipo de medida — AIR BORNE PARTICLE COUNTER RION HHPC-2 (muestreo 10 minutos cada 1 km recorrido). Tiempo de funcionamiento — funcionamiento continuo 10 horas/día durante 30 días.

Tipo PVP10B — especificaciones típicas
Modelo: PVP10BJ-SJ — Carga recomendada: 4,9 N (0,5 kgf) — Par de apriete recomendado: 1,3–1,6 N·m — Material: cuerpo de resina — Dirección de uso: arriba/abajo. Modelo: PVP10BP-SS — Carga recomendada: 4,9 N (0,5 kgf) — Par de apriete recomendado: 11,2–13,7 N·m — Material: cuerpo SUS — Dirección de uso: arriba/abajo. Modelo: PVP10BU(D)-SUS — Carga recomendada: 4,9 N (0,5 kgf) — Par de apriete recomendado: 11,2–13,7 N·m — Material: combinación — Dirección de uso: arriba/abajo. Modelo: PVP10BP(D)-SJ(D)S — Carga recomendada: 4,9 N (0,5 kgf) — Par de apriete recomendado: 11,2–13,7 N·m — Material: combinación conductora — Dirección de uso: arriba/abajo.

Tipo PVP16B — especificaciones típicas
Modelo: PVP16BJ-SJ — Carga recomendada: 8,8 N (0,9 kgf) — Par de apriete recomendado: 1,3–1,6 N·m — Material: cuerpo de resina — Dirección de uso: arriba/abajo. Modelos: PVP16BU-SS / PVP16BU-SUS / PVP16BU(D)-SU(D)S — Carga recomendada: 8,8 N (0,9 kgf) — Par de apriete recomendado: 11,2–13,7 N·m — Materiales variables (SUS, combinaciones, combinaciones conductoras) — Dirección de uso: arriba/abajo.

Tipo PVP20B — especificaciones típicas
Modelo: PVP20BJ-JJ — Carga recomendada: 14,7 N (1,5 kgf) — Par de apriete recomendado: 1,3–1,6 N·m — Material: cuerpo de resina — Dirección de uso: arriba/abajo. Modelos: PVP20BP-SS / PVP20BV-SUS / PVP20BP(D)-SJ(D)S — Carga recomendada: 14,7 N (1,5 kgf) — Par de apriete recomendado: 11,2–13,7 N·m — Materiales variables (SUS, combinaciones, combinaciones conductoras) — Dirección de uso: arriba/abajo.

PVPR (tipo bloqueo de la bola principal) — puntos clave
El mecanismo PVPR fija la bola principal mediante presión de aire para evitar el desplazamiento de la pieza (por ejemplo, sustrato de vidrio). La bola principal rueda normalmente como en la serie PVP. Especificación de succión de polvo disponible para tipos 20B. PVPR10B recomendado: carga 4,9 N (0,5 kgf); rango de presión: 0,4–0,5 MPa. Ejemplos de masa: cuerpo resina ≈ 8 g; cuerpo SUS ≈ 33 g.

PVPA (tipo moldeado en resina) — puntos clave
PVPA es un Planeveyor compatible con sala limpia y de uso general que reduce costes mediante piezas de cuerpo moldeadas (piezas POM moldeadas basadas en PVP20B). Todas las variantes PVPA permiten la extracción de polvo. Ejemplo: PVPA20B — Carga recomendada: 14,7 N (1,5 kgf); peso: 9 g; dirección de uso: hacia arriba.

PVP30JC — puntos clave
Carga de uso recomendada: 78,4 N (8 kgf). Tipo de uso general con piezas de cuerpo POM moldeadas para reducción de coste. Ejemplo de materiales: bola principal / bolas pequeñas / cuerpo / cubierta — POM.

Características / especificaciones técnicas

• Nombre de la serie: PVP series (Cleanroom-compatible Planeveyor)
• Fabricante / Marca: ATEC CO., LTD.
• Materiales disponibles: POM, UHMWPE, PEEK, PI (polimida), grados dieléctricos antiestáticos y combinaciones con SUS
• Cumplimiento RoHS (indicado)
• Opciones disponibles: mecanismo de bloqueo de bola principal (PVPR), orificio de succión de polvo (tipos 20B), variaciones de material para bola principal y pequeñas bolas
• Condiciones de prueba ejemplo: carga de prueba 14,7 N (1,5 kgf), velocidad 300 mm/s, prueba de resistencia a largo plazo: funcionamiento continuo 10 horas/día durante 30 días
• Ejemplos de capacidades recomendadas por tipo: PVP10B ≈ 4,9 N (0,5 kgf); PVP16B ≈ 8,8 N (0,9 kgf); PVP20B ≈ 14,7 N (1,5 kgf); PVP30JC ≈ 78,4 N (8 kgf)
• Ejemplos de pares de apriete recomendados: 1,3–1,6 N·m (tipos resina) y 11,2–13,7 N·m (tipos SUS/combinaciones)
• Rango de presión PVPR para mecanismo de bloqueo: 0,4–0,5 MPa (ejemplo)
