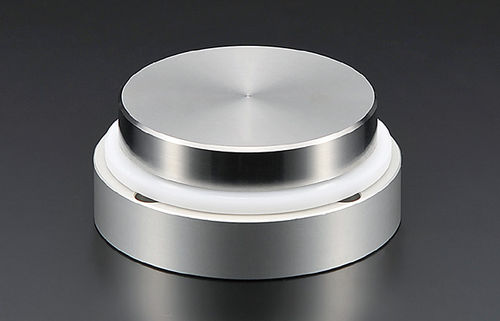

Grupo centrador y alargador PVXM series

Visión general
La unidad de centrado PVXM es un soporte de posicionamiento que permite posicionar piezas de forma rápida y precisa en procesos de fabricación. La placa superior desliza libremente 360° para lograr un posicionamiento suave con generación mínima de partículas. La placa vuelve al origen sin carga mediante retorno magnético; existen modelos con bloqueo de placa y cilindros de elevación integrados como opción.

Acerca de la unidad de centrado
La unidad soporta fondos no planos y se desliza 360° bajo carga. El uso habitual es instalar cuatro o más unidades para soportar la pieza. Cuando la pieza es empujada por un cilindro, la placa superior se desliza para centrar la pieza; suministrar aire bloquea la placa en la posición requerida. Esto permite soluciones de posicionamiento compactas adecuadas para líneas de producción en salas limpias (por ejemplo fabricación de pantallas LCD). Los modelos PVXM más recientes presentan una huella reducida respecto a productos anteriores, mayor precisión de homing mediante el mecanismo PAT.P y menor generación de partículas.

Tabla general (tipo / especificaciones comunes)
Tipo: La placa superior vuelve a la posición original mediante imán (PVXM)
Bloqueo de la placa superior: Con bloqueo / Sin bloqueo
Unidad de elevación: Con elevación / Sin elevación
Capacidad de carga recomendada: 98 N (10 kgf) hasta 29,400 N (3,000 kgf) según modelo
Recorrido horizontal: Máximo ±50 mm
Dirección de uso: Hacia arriba
Rango de presión (cuando se usa el bloqueo de placa): 0.2 MPa a 0.7 MPa
Rango de temperatura: 0 °C a 60 °C

Modelos y ejemplos de especificaciones
Modelo: PVXM300R-15 — Capacidad recomendada: 2,940 N (300 kgf) — Recorrido horizontal: ±15 mm — Recorrido flotante: - — Función: Con mecanismo de bloqueo de la placa superior
Modelo: PVXM1000R-50 — Capacidad recomendada: 9,800 N (1,000 kgf) — Recorrido horizontal: ±50 mm — Recorrido flotante: - — Función: Con mecanismo de bloqueo de la placa superior
Modelo: PVXM500R-25-L10W — Capacidad recomendada: 4,900 N (500 kgf) — Recorrido horizontal: ±25 mm — Recorrido flotante: 10 mm — Función: Con mecanismo de bloqueo de la placa superior, con unidad de elevación

PVXT (Unidad de centrado para entorno general) — resumen
La serie PVXT adapta la estructura interna para entornos generales más exigentes, mejorando la resistencia a impactos, resistencia a la carga del descargador, protección contra polvo y durabilidad. Cubierta antipolvo disponible como opción.
Modelo de ejemplo: PVXT1000R-35 — Capacidad recomendada: 9,800 N (1,000 kgf) — Recorrido horizontal: ±35 mm — Función: Con mecanismo de bloqueo de la placa superior

Características / Notas de uso

• Los elementos magnéticos pueden afectar a equipos cercanos según la fuerza magnética.
• Utilice la placa superior dentro del recorrido horizontal y ángulo de rotación especificados para evitar daños.
• Se recomienda el uso sin lubricación.

Resumen prueba sala limpia / generación de polvo (PVXM)
Modelo probado: PVXM300R-15 (Placa superior: SUS303 / Bola pequeña: POM / Cuerpo: POM)
Carga de prueba: 2,940 N (300 kgf)
Recorrido: 60 ciclos/min, recorrido 30 mm
Cuenta base de partículas en reposo: PARTICLE 0.3µ: 2 piezas; PARTICLE 0.5µ: 0 pieza
Equipo de medida: AIR BORNE PARTICLE COUNTER RION HHPC-2 (sensibilidad: 0.1 cfm/min) — Tiempo de ensayo: funcionamiento continuo 10 h/día durante 30 días

Características técnicas / especificaciones

• Materiales: Acero, Acero inoxidable, Resina
• Conformidad: RoHS, PAT.P (mecanismo patentado para mejorar la precisión de homing)
• Rango de capacidad recomendada: 98 N (10 kgf) a 29,400 N (3,000 kgf)
• Capacidades ejemplares por modelo: PVXM300R-15 = 2,940 N (300 kgf); PVXM500R-25-L10W = 4,900 N (500 kgf); PVXM1000R-50 = 9,800 N (1,000 kgf)
• Recorrido horizontal: hasta ±50 mm (máx)
• Recorrido flotante: depende del modelo (ej. 10 mm para PVXM500R-25-L10W)
• Retorno de la placa superior: Retorno magnético (PVXM) o retorno por resorte (PVXT)
• Bloqueo de la placa superior: Disponible (con / sin bloqueo)
• Unidad de elevación: Disponible como opción (con elevación / sin elevación)
• Dirección de uso: Hacia arriba
• Rango de presión (con bloqueo de placa): 0.2 MPa a 0.7 MPa
• Rango de temperatura de funcionamiento: 0 °C a 60 °C
