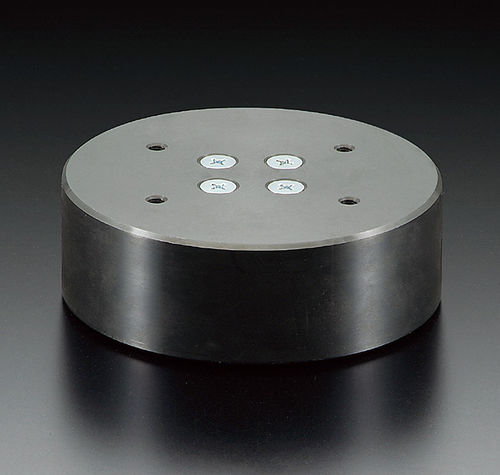

Aislador de resina epoxi PS

para interior

Descripción general
Los productos de aislamiento sísmico Planeveyor proporcionan aislamiento de edificios y equipos mediante principios de deslizamiento, control de fricción y restauración por rodillos cruzados. Atec ofrece cuatro conceptos (PS, PIU, PFC, CRX) diseñados para reducir la transmisión del movimiento del suelo a las estructuras y para aislar equipos. Aplicaciones típicas: viviendas, condominios, oficinas, hospitales, edificios gubernamentales, escuelas e aislamiento de mobiliario/estanterías.

Tecnologías clave / materiales

• Materiales: acero, acero inoxidable, resina
• Normas y cumplimiento: RoHS
• Propiedad intelectual: diseños patentados cuando procede

Principio de aislamiento
Las unidades Planeveyor crean una capa de aislamiento entre el terreno y la estructura o entre la estructura y el equipo para limitar la transmisión directa de las sacudidas sísmicas. Al desacoplar los movimientos, el sistema reduce la vibración del edificio, minimiza el riesgo de caída de mobiliario y limita los daños al contenido, facilitando una recuperación más rápida de las operaciones normales.

Resistencia sísmica frente al diseño convencional
El diseño convencional se basa en la rigidez estructural y la transferencia de cargas mediante conexiones fijas. En contraste, Planeveyor aísla y disipa el movimiento en la interfaz de apoyo, reduciendo la transmisión amplificada a los pisos superiores y disminuyendo el riesgo de daños secundarios como la caída de objetos o la rotura de cristales.

Série PS (Plane Slider)
La serie PS utiliza múltiples bolas portantes y un mecanismo de deslizamiento para soportar cargas pesadas y permitir un movimiento relativo controlado entre la cimentación y el edificio. Las bolas y los elementos de goma en la base reducen la transmisión de las sacudidas. Una cubierta de protección extraíble protege las bolas durante la manipulación (retirar la cubierta para el funcionamiento).

Série PS — Capacidades recomendadas

• PS-50: 49 kN (5 tf)
• PS-80: 78,4 kN (8 tf)

Série PIU (Planeveyor Isolator Unit)
Las unidades PIU están diseñadas para el aislamiento de mobiliario y equipos. El elemento inferior se sincroniza con el movimiento del terreno mientras la unidad superior desliza para absorber sacudidas de corta y larga duración; en eventos de gran duración, la unidad se desliza para disipar la energía.

Série PIU — Capacidades recomendadas

• PIU-3: 2.940 N (300 kgf)

Série PFC (Plane Friction Control)
Las unidades PFC proporcionan resistencia por fricción ajustable para controlar el comportamiento de rodadura de Planeveyor. Las superficies de rodadura de las bolas utilizan materiales duros (por ejemplo, hierro) para obtener características de fricción específicas y absorber el movimiento mediante deslizamiento controlado.

Série PFC — Capacidades recomendadas

• PFC-5: 4.900 N (500 kgf)

Série CRX (Cross Roller Unit)
Las unidades CRX mitigan la vibración mediante rodillos cruzados en dos etapas (ejes X e Y). Los rodillos permiten el movimiento durante las sacudidas y guían la restauración a la posición original una vez cesado el movimiento.

Série CRX — Capacidades recomendadas

• CRX: 39,2 kN (4 tf)

Características / especificaciones técnicas

• Familia de productos: Aislador sísmico Planeveyor (series PS, PIU, PFC, CRX)
• Función principal: aislamiento sísmico por deslizamiento, control de fricción o restauración por rodillos cruzados
• Aplicaciones: edificios residenciales, oficinas, instalaciones públicas, hospitales, escuelas, aislamiento de mobiliario y equipos
• Materiales: acero, acero inoxidable, resina
• Conformidad: RoHS
• Ejemplos de modelos y capacidades: PS-50 (49 kN / 5 tf), PS-80 (78,4 kN / 8 tf), PIU-3 (2.940 N / 300 kgf), PFC-5 (4.900 N / 500 kgf), CRX (39,2 kN / 4 tf)
• Notas de diseño: PS utiliza múltiples bolas y deslizamiento; PIU desliza para absorber sacudidas cortas y largas; PFC permite ajuste de fricción; CRX utiliza rodillos cruzados para la restauración posicional
