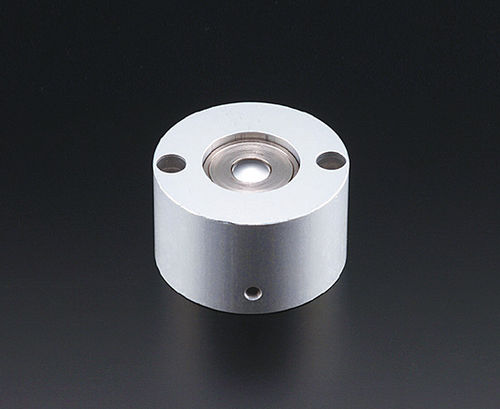

Aparato de levantamiento de aire comprimido PV-A series

con actuador neumáticode 1 columnacilindros

Resumen
La serie PV-A son elevadores Planeveyor accionados por aire comprimido que emplean una unidad de pistón (o unidades concatenadas) con cilindro de aire integrado. Elevan la pieza desde la mesa y permiten movimiento libre a 360° soportando la pieza sobre bolas esféricas. Soportan ajuste ascendente y descendente y pueden usarse individualmente o en serie para mayor longitud y reparto de carga.

Tipo uso simple · concatenado

• Uso simple: modelos de unidad de pistón única (ejemplos: PV50A, PV120A).
• Uso concatenado: múltiples unidades conectadas para aumentar longitud, número de bolas y distribución de carga.

Tipos y uso
Los elevadores Planeveyor facilitan la manutención al posicionar libremente las piezas tras elevarlas con el cilindro integrado. Las interfaces de montaje incluyen tipos de ranura cuadrada y ranura en T para adaptarse a mesas y fijaciones de máquina. Configuraciones conectables permiten posiciones de instalación flexibles.

• Ranura cuadrada: amplia gama según tamaño y peso de la pieza.
• Ranura en T: compatible con T-slots existentes (por ejemplo, prensas).
• Simple/Concatenado: al descender la pieza puede apoyarse sobre el cuerpo del elevador; las unidades concatenadas permiten piezas mayores.

Notas de operación / Circuito recomendado
Utilizar aire comprimido para elevar las bolas (levantar); soltar el aire permite que la pieza descienda por gravedad. Para el descenso, ventilar el cilindro mediante una válvula de 3 vías; el descenso forzado requiere un generador de vacío. Dimensionar el circuito neumático según los requisitos de elevación, descenso controlado y descenso forzado.

Modelos representativos PV-A (datos seleccionados)
Ejemplos seleccionados: PV50A — 1 pistón; aire de suministro 0,4–0,6 MPa; fuerza ascendente aprox. 608N (0,4MPa) a 921N (0,6MPa); peso 375 g; bola principal SUJ2; copa de soporte SCM415; cuerpo Al; uso ascendente/descendente. PV120A — 1 pistón; fuerza ascendente aprox. 1205N (0,4MPa) a 1754N (0,6MPa); peso 912 g; materiales similares.

PVL-T (tipo ranura en T) — datos representativos
Ejemplos: PVL13T-● — 1 pistón; fuerza ascendente ≈137N (0,4MPa) / 176N (0,5MPa) / 216N (0,6MPa); bola SUJ2; copa SCM415; cuerpo Al; uso arriba/abajo. PVL20T-● — fuerza ascendente ≈176N / 225N / 274N (0,4/0,5/0,6MPa). La serie PVL ofrece longitudes y conteo de bolas variables para determinar la carga por bola.

PVDL (elevador Planeveyor accionado hidráulicamente) — resumen
PVDL combina empuje hidráulico con posicionamiento libre Planeveyor. Especificaciones tipo (ej. PVDL50): presiones admisibles, fuerzas ascendentes a presiones de aceite especificadas, pequeña carrera de elevación (ej. ≈3 mm), cantidades de aceite y aceite recomendado (p. ej. ISO VG32). Configuraciones en longitudes completas y multiunidad disponibles.

Otras variantes y características destacadas

• Variante PVLR con rodillos para movimiento por rodillos manteniendo la posición Planeveyor.
• Variantes: ranura cuadrada, ranura en T, amortiguador por muelle, extracción de polvo, compatible con salas limpias y longitudes personalizadas.
• Materiales: bolas principales SUJ2, copa SCM415, cuerpo típicamente Al; opciones en acero, inoxidable y resina para modelos específicos.

Planos / CAD
Ficheros 3D-CAD y PDF disponibles para cada modelo; CAD/PDF por modelo suministrables a petición.

Características / especificaciones técnicas

• Medio de funcionamiento: aire comprimido (series PV-A, PVL) u aceite hidráulico (serie PVDL).
• Presión de trabajo recomendada (PV-A / PVL): 0,4–0,6 MPa; presión admisible típica ≈0,9 MPa para tipos neumáticos.
• Fuerza ascendente: depende del modelo (ej. PV50A hasta ≈921N a 0,6 MPa; PV120A hasta ≈1754N a 0,6 MPa).
• Material bola principal: SUJ2; copa de soporte: SCM415; cuerpo: aluminio típico.
• Método de elevación: elevación de las bolas por pistón para sostener la pieza y permitir movimiento libre a 360°.
• PVL: montaje en ranura en T y longitudes personalizables; asas y longitudes especiales opcionales.
• PVDL hidráulico: fuerzas de empuje mayores con carrera limitada (ej. PVDL50 ≈3 mm); tipo de aceite y límites de presión especificados por modelo; rangos de temperatura típicos indicados en datos de modelo.
• Configuraciones: simple, concatenado, rodillo, extracción de polvo y variantes para salas limpias según requisitos de aplicación.
