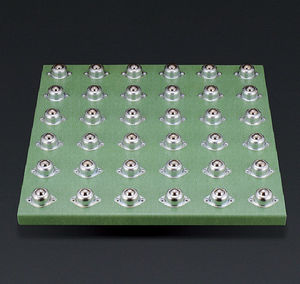

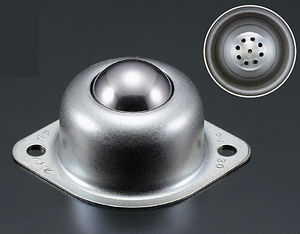

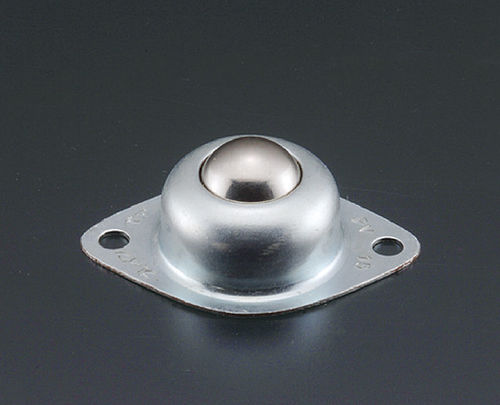

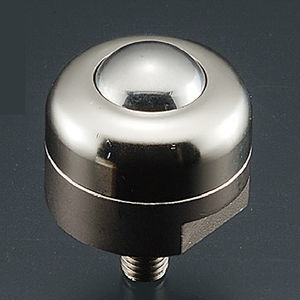

Rodillo esférico de acero inoxidable PV series

de polímerode acerode POM

Visión general
La serie Planeveyor PV son unidades de transferencia prensadas diseñadas como una opción económica y versátil dentro de la gama Planeveyor. La serie abarca un amplio rango de capacidades de carga, desde tipos de carga ligera hasta modelos con clasificación de carga estática elevada.
Algunas variantes moldeadas en resina incorporan una superficie esférica original (PAT.P) y para ciertos modelos hay disponible un dispositivo de descarga de polvo.

Materiales y certificaciones

• Materiales principales: STEEL, SUS304, SUS440C, SCM415, POM (resina)
• Cumple RoHS
• Superficie esférica original (PAT.P) adoptada en algunos tipos moldeados en resina

Modelos y especificaciones
Encabezado de tabla: Modelo | Capacidad de carga recomendada | Peso | Dirección de uso | Bola principal | Bolas pequeñas | Cuerpo | Cubierta

Grupo PV15
PV15 | 147N (15kgf) | 52g | Hacia arriba | STEEL | STEEL | SUS304 | SS
PV15S | 147N (15kgf) | 49g | Hacia arriba | SUS440C | SUS440C | SUS304 | SUS304

Grupo PV30
PV30 | 294N (30kgf) | 147g | Hacia arriba | STEEL | STEEL | SUS304 | SS
PV30S | 294N (30kgf) | 138g | Hacia arriba | SUS440C | SUS440C | SUS304 | SUS304
PV30J | 78.4N (8kgf) | 92g | Hacia arriba | POM | SUS440C | SUS304 | SS

Grupo PV50H
PV50H | 490N (50kgf) | 142g | Hacia arriba | STEEL | STEEL | SUS304 | SS
PV50HS | 490N (50kgf) | 134g | Hacia arriba | SUS440C | SUS440C | SUS304 | SUS304

Grupo PV80
PV80 | Carga estática 1,960N (200kgf) | Clasificación de carga 784N (80kgf) | 219g | Hacia arriba | STEEL | STEEL | SCM415 | SS
PV80S | Carga estática 1,960N (200kgf) | Clasificación de carga 784N (80kgf) | 220g | Hacia arriba | SUS440C | SUS440C | SUS440C | SUS304

Grupo PV120H
PV120H | Carga estática 1,960N (200kgf) | Clasificación de carga 1,176N (120kgf) | 230g | Hacia arriba | STEEL | STEEL | SCM415 | SS·SUM
PV120HS | Carga estática 1,960N (200kgf) | Clasificación de carga 1,176N (120kgf) | 232g | Hacia arriba | SUS440C | SUS440C | SUS440C | SUS304

PVP (tipo moldeado en resina)
PVP30J | 78.4N (8kgf) | 38g | Hacia arriba·Hacia abajo | POM*1 | SUS304*1 | POM | POM
Nota: *1 El material de las bolas grandes/pequeñas puede cambiarse.

Grupo PV15U
PV15U | 98N (10kgf) | 48g | Hacia arriba | STEEL | STEEL | SUS304 | SS
PV15US | 98N (10kgf) | 46g | Hacia arriba | SUS440C | SUS440C | SUS304 | SUS304
PV15UJ | 49N (5kgf) | 28g | Hacia arriba | POM | SUS440C | SUS304 | SS

Grupo PV30U
PV30U | 294N (30kgf) | 134g | Hacia arriba | STEEL | STEEL | SUS304 | SS
PV30US | 294N (30kgf) | 130g | Hacia arriba | SUS440C | SUS440C | SUS304 | SUS304
PV30UJ | 78.4N (8kgf) | 77g | Hacia arriba | POM | SUS440C | SUS304 | SS

Grupo PV50UH
PV50UH | 490N (50kgf) | 136g | Hacia arriba | STEEL | STEEL | SUS304 | SS
PV50UHS | 490N (50kgf) | 132g | Hacia arriba | SUS440C | SUS440C | SUS304 | SUS304

PV30UX (tipo montaje en un paso)
PV30UX | 294N (30kgf) | 150g | Hacia arriba | STEEL | STEEL | SUS304 | SS
Montaje en un paso: instalación fácil con una sola operación; no requiere atornillar el cuerpo principal, lo que simplifica el montaje y la extracción sin herramientas.

Grupo PV30-B
PV30-B | 294N (30kgf) | 164g | Hacia arriba | STEEL | STEEL | SUS304 | SS
PV30-BJ | 78.4N (8kgf) | 106g | Hacia arriba | POM | STEEL | SUS304 | SS

Tipo amortiguador de muelle (PV5-C / PV8-C)
Encabezado: Modelo | Presión de ajuste | Presión máxima | Peso | Dirección de uso | Bola principal | Bolas pequeñas | Cuerpo | Cubierta
PV5-C | 49N (5kgf) | 68N (7kgf) | 18g | Hacia arriba | STEEL | STEEL | SS | SS
PV8-C | 78N (8kgf) | 107N (11kgf) | 40g | Hacia arriba | STEEL | STEEL | SS | SS
El tipo amortiguador de muelle recibe la carga de trabajo con un muelle integrado en el cuerpo Planeveyor.

Notas
La serie PV incluye muchas variantes de modelo (acero estándar, variantes inox SUS, variantes resina/POM, tipos de montaje en un paso y amortiguador de muelle). Los sufijos de modelo indican material o tipo (por ejemplo S = inoxidable, J = POM/resina, U = tipo unidad, H = tipo pesado/estático, B = tipo brida/atornillado, C = tipo amortiguador de muelle).

Características técnicas

• Nombre de la serie: PV series
• Marca: ATEC CO., LTD.
• Tipo de producto: serie Planeveyor prensada (opción económica y versátil)
• Materiales: STEEL, SUS304, SUS440C, SCM415, POM (resina)
• Patentes / características: superficie esférica original (PAT.P) para algunos productos moldeados en resina; dispositivo de descarga de polvo disponible para algunas variantes
• Conformidad: RoHS
• Capacidades de carga recomendadas: ejemplos por modelo (desde ~49N (5kgf) hasta 1,960N en carga estática; clasificaciones de carga hasta 1,176N para modelos mayores)
• Dirección de uso típica: Hacia arriba (la mayoría de modelos); algunos tipos de resina admiten Hacia arriba y Hacia abajo
• Rango de pesos: ejemplos desde ~18g hasta ~232g según modelo y materiales
• Variantes de modelo: PV15, PV30, PV50H, PV80, PV120H, PVP30J, PV15U, PV30U, PV50UH, PV30UX, PV30-B, PV5-C, PV8-C, etc.
• Archivos CAD y planos: 3D-CAD / PDF / DWG / DXF disponibles por modelo
