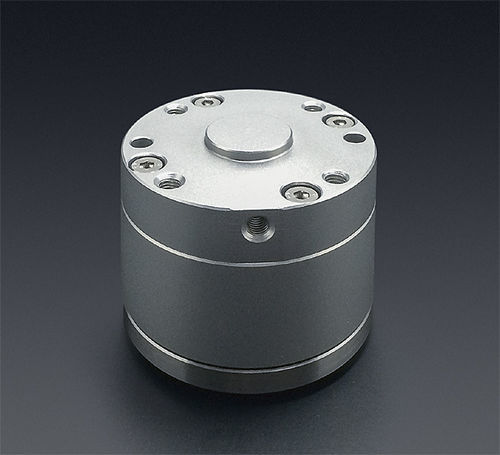

Grupo centrador y alargador orientable FCD series

Descripción del producto
Unidad de ajuste fino para pinza de robot que utiliza la estructura básica de la unidad de centrado (PVXM). La serie FCD compensa el desalineamiento que se produce durante la manipulación por robot y puede instalarse en cualquier posición, incluida boca abajo y de lado. La placa superior se desliza a lo largo de la pieza o de la superficie cónica de la pieza enfrentada para corregir el desalineamiento. La placa superior adopta un mecanismo de bloqueo central que vuelve a la posición original y se bloquea mediante suministro de aire.

Movimiento
La placa superior se desliza a lo largo de la pieza o de la superficie cónica de la pieza enfrentada para compensar el desalineamiento. El suministro de aire devuelve la placa superior a la posición original y la bloquea. El bloqueo central permite una operación estable incluso durante el transporte. Si no hay suministro de aire, los imanes internos atraen la placa superior hacia el centro; el centrado magnético puede diferir ligeramente de la posición original.

Modelos / Materiales / Conformidad
Serie: FCD series
Materiales: STEEL, STAINLESS, RESIN
Conformidad / marcado: RoHS, PAT.P

Notas

• Según la fuerza magnética, puede afectar la función de equipos cercanos.
• Utilice la placa superior dentro del recorrido horizontal y el ángulo de rotación especificados para evitar daños.
• Se recomienda utilizar este producto sin lubricación.

Especificaciones técnicas

• Modelo: FCD-10RC-2 (placa superior no giratoria)
• Modelo: FCD-10RC-2T (placa superior giratoria)
• Tipo: Retorno de la placa superior por tipo magnético (no giratoria / giratoria)
• Bloqueo de la placa superior: Bloqueo central (vuelve a la posición original y bloquea mediante suministro de aire)
• Capacidad de carga recomendada - Carga de tracción: -98 N (10 kgf)
• Capacidad de carga recomendada - Carga de compresión: -98 N (10 kgf)
• Dirección de uso: Uso vertical dual "Ascendente/Descendente" (compatible con ambas cargas); disponible especificación horizontal
• Recorrido de la placa superior (X,Y): ±2 mm
• Rotación (θ): FCD-10RC-2: no aplicable; FCD-10RC-2T: ±5,2° o menos (máximo en el centro de la placa superior)
• Rango de presión: 0,2 MPa - 0,7 MPa
• Precisión de repetición: Bloqueo central: ±0,05 mm / Restauración por imán: ±0,05 mm (el imán centra la placa pero puede diferir ligeramente de la posición original)
• Rango de temperatura: 0 - 60°C
• Peso: FCD-10RC-2: 475 g; FCD-10RC-2T: 487 g
• Formatos CAD disponibles para descarga: 3D-CAD, .pdf (dibujo del modelo), .dwg, .dxf
