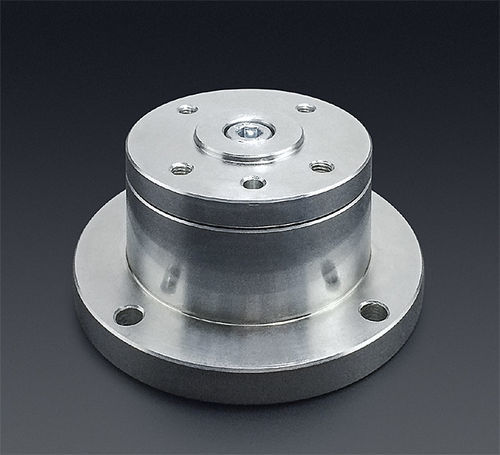

Módulo de precentrado FGU series

Acerca del Free Guide Unit
El Free Guide Unit es una unidad de alineación que compensa automáticamente errores de posición durante operaciones de montaje por presión. Es apta para fuerzas de prensado de hasta 10 toneladas y elimina problemas de centrado en el montaje de ejes, rodamientos, casquillos y componentes similares con prensas hidráulicas servo y equipos comparables. Existe la opción con célula de carga integrada para registrar resultados aprobados/rechazados.

Materiales / Certificaciones

• ACERO
• INOX
• RESINA
• RoHS
• PAT
• PAT.P

Notas

• *1: La carga de la placa superior comienza a comprimirse en dirección vertical.
• *2: La carga de la placa superior queda apoyada sobre el cuerpo principal.
• *3: El centro de gravedad se desplaza durante la pressurización. Utilice el FGU de manera que el centro de gravedad de la pieza bajo pressurización permanezca dentro del rango especificado.
• *4: Valor máximo del peso total de la herramienta de prensado y las piezas (excluyendo el cuerpo del FGU).

Características

• El comportamiento dependiente de la fuerza magnética puede limitar la idoneidad en ciertos entornos.
• Utilice la placa superior dentro del recorrido horizontal y del ángulo de rotación especificados para evitar daños.
• Se recomienda utilizar sin lubricación.
• Los ejemplos del catálogo son indicativos; se pueden proponer variantes según la aplicación.

Tabla
Modelo: FGU-D-2N | FGU-S-2N
Recorrido placa superior (X·Y): ±2 mm (ambos modelos)
θ: FGU-D-2N - en el centro de la placa superior ±6,4°; a 2 mm de recorrido ±4,8°; FGU-S-2N - (sin valor)
Resistencia inicial (X,Y): FGU-D-2N menos de 80 N; FGU-S-2N menos de 100 N (peso aplicado a la presión de ajuste)
Precisión de repetición (X,Y): ±0,05 mm
Recorrido vertical - Peso a presión de ajuste*: 282 N
Peso de asiento*: FGU-D-2N 400 N; FGU-S-2N 480 N
Rango del centro de gravedad en pressurización*: FGU-D-2N dentro de Ø30 mm desde el centro; FGU-S-2N dentro de Ø45 mm desde el centro
Capacidad de carga herramienta de prensado*: FGU-D-2N 10 kg; FGU-S-2N 5 kg
Dirección de uso: FGU-D-2N Arriba/Abajo; FGU-S-2N Lateral
Rango de temperatura: 0 - 60 °C
Peso: FGU-D-2N 1.450 g; FGU-S-2N 3.300 g
Descarga CAD: 3D-CAD, .pdf, .dwg, .dxf disponibles para FGU-D-2N y FGU-S-2N

Especificaciones técnicas

• Modelo: FGU-D-2N; FGU-S-2N
• Recorrido placa superior (X·Y): ±2 mm
• θ (rotación): FGU-D-2N en centro placa ±6,4°; a 2 mm de recorrido ±4,8°
• Resistencia inicial (X,Y): FGU-D-2N < 80 N; FGU-S-2N < 100 N
• Precisión de repetición: ±0,05 mm
• Peso a presión de ajuste: 282 N
• Peso de asiento: FGU-D-2N 400 N; FGU-S-2N 480 N
• Rango centro de gravedad en pressurización: FGU-D-2N dentro Ø30 mm; FGU-S-2N dentro Ø45 mm
• Capacidad carga herramienta de prensado: FGU-D-2N 10 kg; FGU-S-2N 5 kg
• Dirección de uso: Arriba/Abajo o Lateral (según modelo)
• Rango de temperatura: 0 - 60 °C
• Peso: FGU-D-2N 1.450 g; FGU-S-2N 3.300 g
