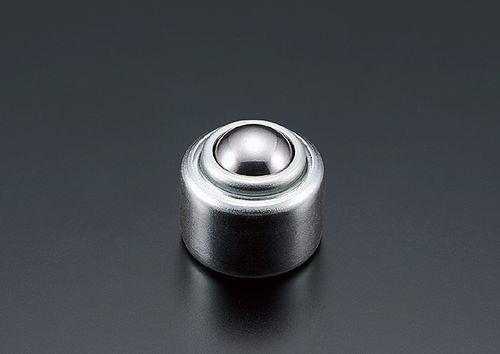

Rodillo esférico de acero inoxidable PV series

de polímerode acerode plástico

Descripción general
La serie Planeveyor PV-C / PV-CF incorpora un cojín de muelle dentro del cuerpo de la unidad para soportar la carga de las piezas sobre el plano de transporte. Estas unidades reducen la manipulación manual al desplazar cargas pesadas y están disponibles para uso hacia arriba o hacia arriba/abajo según el modelo.

Series / Tipos disponibles

• Série PV-C (producto moldeado por prensa)
• Série PV-CF
• PV-CAM (tipo de resorte para orificios de pasador de cojín)
• PV-BC (tipo de montaje con brida y cojín de resorte)

Certificaciones / Materiales

• Materiales: ACERO, INOX, RESINA
• Conformidad / marcas: RoHS, PAT, PAT.P

PV-C / PV-CF — Producto moldeado por prensa (modelos y datos básicos)
Modelo | Fuerza de ajuste | Fuerza máxima | Peso | Dirección de uso | Bola principal | Bolas pequeñas | Cuerpo | Cubierta
PV5-C | 49N (5kgf) | 68N (7kgf) | 18g | Hacia arriba | STEEL | STEEL | SS | SS
PV8-C | 78N (8kgf) | 107N (11kgf) | 40g | Hacia arriba | STEEL | STEEL | SS | SS

Producto mecanizado (modelos de ejemplo)
Modelo | Fuerza de ajuste | Fuerza máxima | Peso | Dirección de uso | Bola principal | Bolas pequeñas | Cuerpo | Cubierta
PV20C | 196N (20kgf) | 284N (29kgf) | 95g | Hacia arriba·Hacia abajo | SUJ2 | SUJ2 | SCM415 | SUM

Modelos adicionales de la serie PV-C
Modelo | Fuerza de ajuste | Fuerza máxima | Peso | Dirección de uso | Bola principal | Bolas pequeñas | Cuerpo | Cubierta
PV50C | 490N (50kgf) | 686N (70kgf) | 187g | Hacia arriba·Hacia abajo | SUJ2 | SUJ2 | SCM415 | SUM
PV80C | 784N (80kgf) | 1,038N (106kgf) | 314g | Hacia arriba·Hacia abajo | SUJ2 | SUJ2 | SCM415 | SUM
PV200C | 1,960N (200kgf) | 2,401N (245kgf) | 860g | Hacia arriba·Hacia abajo | SUJ2 | SUJ2 | SCM415 | SUM

Modelos PV-CF
Modelo | Fuerza de ajuste | Fuerza máxima | Peso | Dirección de uso | Bola principal | Bolas pequeñas | Cuerpo | Cubierta
PV50CF | 490N (50kgf) | 686N (70kgf) | 385g | Hacia arriba·Hacia abajo | SUJ2 | SUJ2 | SCM415 | SUM

PV-CAM (tipo de resorte para orificios de pasador de cojín) — descripción y modelos
Se trata de un Planeveyor de tipo resorte diseñado para la posición del troquel que corresponde a los orificios de pasador del cojín de la prensa. Hay dos tamaños básicos; con arandelas auxiliares es posible adaptarlo a los tamaños de orificio de pasador de prensa de muchos fabricantes.

Modelo | Datos de carga · Hundimiento (0.5mm / 1mm / 1.5mm / 2mm) | Peso | Dirección de uso | Bola principal | Bolas pequeñas | Cuerpo | Cubierta
PV20CAM | 212N (21.265kgf) / 228N (23.25kgf) / 244N (24.875kgf) / 260N (26.5kgf) | 125g | Hacia arriba | SUJ2 | SUJ2 | SCM415 | SUM
PV50CAM | 527N (53.75kgf) / 564N (57.5kgf) / 601N (61.25kgf) / 683N (65kgf) | 246g | Hacia arriba | SUJ2 | SUJ2 | SCM415 | SUM

PV-BC (tipo montaje brida con cojín de resorte) — modelos
Modelo | Fuerza de ajuste | Fuerza máxima | Peso | Dirección de uso | Bola principal | Bolas pequeñas | Cuerpo | Cubierta
PV50BC | 490N (50kgf) | 548N (56kgf) | 405g | Hacia arriba·Hacia abajo | SUJ2 | SUJ2 | SCM415 | SUM
PV120BC | 1,176N (120kgf) | 1,372N (140kgf) | 940g | Hacia arriba·Hacia abajo | SUJ2 | SUJ2 | SCM415 | SUM

Notas
Se proporcionan datos 3D-CAD y planos PDF para cada modelo (disponibles como documentos CAD/PDF específicos por modelo).
