Rodillo esférico de acero inoxidable PVU series

de acerode plásticopara cargas pesadas

Descripción del producto
Módulos y mesas Planeveyor unificados, moldeados por prensado, para el transporte y cambio de dirección de objetos pesados y bastidores de moldes. Disponibles con opciones estandarizadas de descarga de polvo y variantes reforzadas para cargas medias y pesadas. Aplicaciones típicas: transferencia, cambio de dirección, integración con mesas elevadoras.

Series incluidas

• Serie PVU
• Serie PVUH
• Serie PVUFH
• Series PVT / PVT-50H / PVHLT / PVLT

Serie PVU - Especificaciones
Model / L / P / P1 / K / K1 / Peso / Cantidad de Planeveyor a usar / Dirección de uso
PVU-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 1,8 kg / PV50UH (6 piezas) / Hacia arriba
PVU-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 2,6 kg / PV50UH (9 piezas) / Hacia arriba
PVU-12 / 1200 mm / P100×11=1.100 mm / 50 mm / P200×5=1.000 mm / 100 mm / 3,5 kg / PV50UH (12 piezas) / Hacia arriba
PVU-18 / 1800 mm / P100×17=1.700 mm / 50 mm / P200×8=1.600 mm / 100 mm / 5,2 kg / PV50UH (18 piezas) / Hacia arriba

Serie PVUH - Especificaciones
Model / L / P / P1 / K / K1 / Peso / Cantidad de Planeveyor a usar / Dirección de uso
PVUH-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 3,3 kg / PV30U + piezas de refuerzo (6 piezas) / Hacia arriba
PVUH-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 4,9 kg / PV30U + piezas de refuerzo (9 piezas) / Hacia arriba
PVUH-12 / 1200 mm / P100×11=1.100 mm / 50 mm / P200×5=1.000 mm / 100 mm / 6,5 kg / PV30U + piezas de refuerzo (12 piezas) / Hacia arriba
PVUH-18 / 1800 mm / P100×17=1.700 mm / 50 mm / P200×8=1.600 mm / 100 mm / 9,7 kg / PV30U + piezas de refuerzo (18 piezas) / Hacia arriba

Serie PVUFH - Especificaciones
Model / L / P / P1 / K / K1 / Peso / Cantidad de Planeveyor a usar / Dirección de uso
PVUFH-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 3,7 kg / PV120UFH (6 piezas) / Hacia arriba
PVUFH-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 5,6 kg / PV120UFH (9 piezas) / Hacia arriba
PVUFH-12 / 1200 mm / P100×11=1.100 mm / 50 mm / P200×5=1.000 mm / 100 mm / 7,4 kg / PV120UFH (12 piezas) / Hacia arriba
PVUFH-18 / 1800 mm / P100×17=1.700 mm / 50 mm / P200×8=1.600 mm / 100 mm / 11,1 kg / PV120UFH (18 piezas) / Hacia arriba

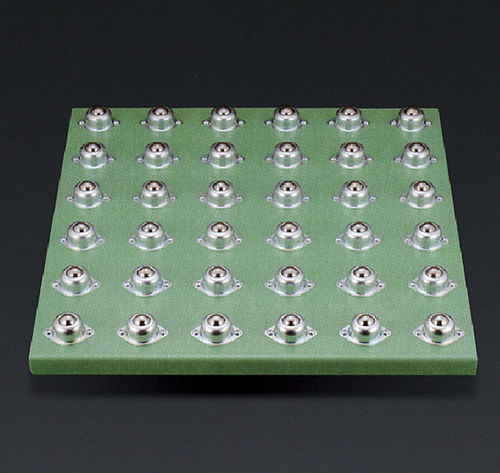

PVT / Series de mesa - Descripción y especificaciones
Utilizadas para cambiar la dirección de objetos pesados y bastidores de moldes. La forma de la mesa, dimensiones y paso de bolas pueden personalizarse según la aplicación.

Serie PVT - Especificaciones
Model / A / B / C / Peso / Cantidad de Planeveyor a usar / Dirección de uso
PVT-6 / 600 mm / P100×5=500 mm / 16-Ø9 / 19,8 kg / PV30 (36 piezas) / Hacia arriba
PVT-9 / 900 mm / P100×8=800 mm / 16-Ø9 / 43,0 kg / PV30 (81 piezas) / Hacia arriba

Serie PVT-50H - Especificaciones
Model / A / B / C / Peso / Cantidad de Planeveyor a usar / Dirección de uso
PVT-6-50H / 600 mm / P100×5=500 mm / 16-Ø9 / 19,8 kg / PV50H (36 piezas) / Hacia arriba
PVT-9-50H / 900 mm / P100×8=800 mm / 16-Ø9 / 43,0 kg / PV50H (81 piezas) / Hacia arriba

PVHLT / PVLT - Descripción y especificaciones
PVHLT: mesa elevadora accionada por manivela con Planeveyor alojado en su interior; la manivela mueve la mesa arriba/abajo. PVLT: mesa elevadora accionada por aire comprimido con Planeveyor en su interior; presión de aire recomendada: 0,5 MPa.

PVHLT - Especificaciones
PVHLT-6 / 600 mm / P100×5=500 mm / 76,0 kg / PV30 (36 piezas) / Hacia arriba
PVHLT-9 / 900 mm / P100×8=800 mm / 120,0 kg / PV30 (81 piezas) / Hacia arriba

PVLT - Especificaciones
PVLT-6 / 600 mm / P100×5=500 mm / 54,1 kg / PV30 (36 piezas) / Hacia arriba
PVLT-9 / 900 mm / P100×8=800 mm / 81,2 kg / PV30 (81 piezas) / Hacia arriba

Especificaciones técnicas

• Tipo de producto: módulos y mesas Planeveyor unificados, moldeados por prensado, para el transporte y cambio de dirección de objetos pesados y bastidores de moldes.
• Materiales: STEEL, STAINLESS (disponible), RESIN.
• Conformidad/marcados: RoHS; PAT; PAT.P.
• Unidades de descarga de polvo: opciones estandarizadas disponibles (ej.: PV50UH, PV50H, PV120UFH).
• PV50UH: carga de uso recomendada 490 N (50 kgf). Carga máxima transportable: 600 kg.
• PV30U + piezas de refuerzo: carga de uso recomendada 490 N (50 kgf). Carga máxima: 700 kg (en versión reforzada).
• PV120UFH: carga estática 1.960 N (200 kgf); carga nominal 1.176 N (120 kgf). Carga máxima transportable: 1.000 kg.
• PV30 / componentes PV30: carga de uso recomendada 294 N (30 kgf). La carga máxima depende de la aplicación: ejemplos 300–500 kg según modelo.
• PVLT: mesa elevadora accionada por aire comprimido. Presión de aire recomendada: 0,5 MPa.
• Parámetros típicos de montaje/dimensiones disponibles por modelo: longitudes (L/A) de 600 mm, 900 mm, 1200 mm, 1800 mm con pasos y perforaciones correspondientes.
