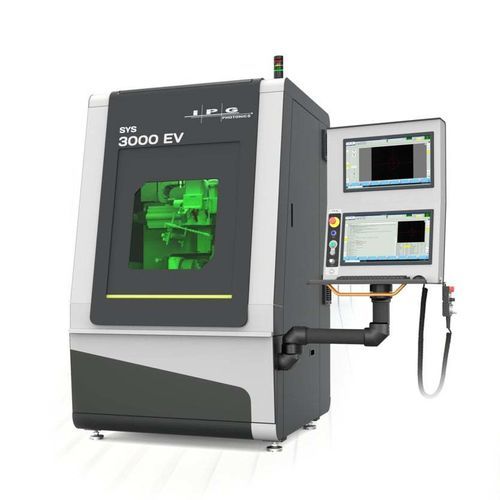

Estación de soldadura automática SYS-3000-EV

Láser

Resumen
SYS-3000-EV es una estación de procesamiento láser destinada a I+D y al desarrollo rápido de procesos para fabricantes de baterías y componentes de vehículos eléctricos. El sistema ofrece una huella compacta con una amplia zona de trabajo y emplea los mismos componentes y procesos que las líneas de producción para facilitar la transición a fabricación en serie.

Características principales

• Rango de trabajo XY: 600 x 400 mm
• Rango de trabajo XYZ: 600 x 400 x 300 mm
• Movimiento del sistema: hasta 5 ejes
• Huella del sistema: aprox. 1,3 x 1,5 m
• Interfaz de control: pantalla táctil 21,5" con teclado y ratón

Lasers optimizados para aplicaciones EV

• Tecnología de doble haz: reduce las salpicaduras manteniendo la velocidad de soldadura para una geometría más consistente.
• Haces monomodo: enfoque elevado que posibilita penetración rápida incluso en metales reflectantes.
• Fiabilidad de los láseres IPG: estabilidad de potencia y componentes industriales para un rendimiento repetible en producción.

Medición de soldadura en tiempo real
La opción de medición de soldaduras en tiempo real inspecciona cada soldadura durante el proceso para asegurar la calidad al 100 %. El control en proceso proporciona datos inmediatos sobre propiedades dimensionales y alerta ante deriva del proceso, reduciendo la necesidad de ensayos destructivos posteriores.

Instalación e integración
SYS-3000-EV está diseñado para una rápida puesta en marcha en el taller. El software IPGCore integra el control de ejes, visión, parámetros láser, programación del cabezal de proceso y equipos auxiliares, e incluye bibliotecas de rutinas preinstaladas para acelerar la producción.

De I+D a producción
Estación llave en mano compacta para soldadura de baterías que permite desarrollar procesos rápidamente con componentes equivalentes a los de producción. La opción de transporte por cinta y las opciones de automatización permiten la integración en líneas de fabricación de baterías para la escala productiva.

Especificaciones técnicas

• Modelo: SYS-3000-EV
• Rango de trabajo XYZ: 600 x 400 x 300 mm
• Rango de trabajo XY: 600 x 400 mm
• Precisión de posicionamiento: XY: ±25 µm, Z: ±5 µm* (valores por eje en todo el recorrido)
• Repetibilidad bidireccional: ±5 µm*
• Movimiento del sistema: hasta 5 ejes
• Carga de piezas: opciones manual, cinta transportadora y automatizada
• Pantalla y operación: monitor táctil 21,5" con teclado y ratón
• Software de control: IPGCore
• Dimensiones (estándar): 1300 A x 1550 P x 2250 Al mm
• Dimensiones (opción longitud focal larga): 1300 x 1550 x 2500 mm
• Fuente láser IPG: seleccionada según la aplicación (integración interna o externa)
• Cabezal de entrega de haz: escáner IPG de alta potencia
• Opción de medición de soldadura: IPG Medición de soldadura en tiempo real
• Notas: todos los valores por eje a lo largo de todo el recorrido. La disponibilidad del producto puede variar por región.
