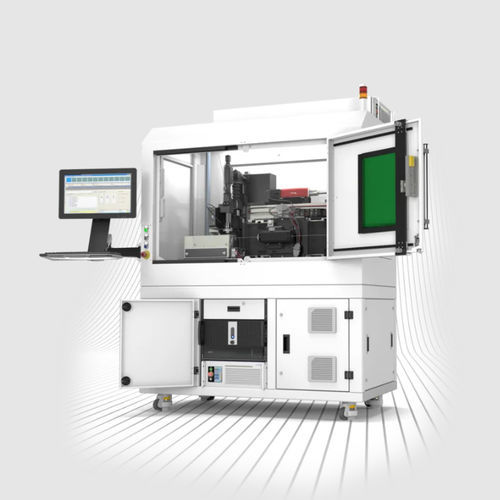

Máquina de corte y grabado láser Versa

láser de fibraláser de fibra pulsadode tubos

Visión general
La cortadora de tubos pequeños Versa es un sistema láser de clase 1 para el mecanizado de precisión de endoprótesis y tubos de pequeño diámetro en producción médica y aeroespacial. Una plataforma de movimiento de precisión combinada con un láser de fibra IPG garantiza un control dimensional estricto para calidad reproducible y alto rendimiento.

Principales características

• Diseñado para corte láser de tubos pequeños y stents; diámetro de tubo: 0,25–25 mm
• Configuraciones de movimiento 2 ejes o 4 ejes para geometrías complejas y cortes descentrados
• Base de granito para amortiguación de vibraciones y rigidez estructural
• Software IPGCore para control coordinado de ejes de movimiento, visión, parámetros láser, programación de cabezales y equipos auxiliares; incluye validación de cuentas, control de contraseñas, autocomprobaciones y registros con sello temporal
• Cabezas de entrega de haz: cabezal de corte de ranura fina y cabezal micro de IPG

Opciones de láser

• Láseres CW y cuasi-CW para rendimiento máximo
• Láseres pulsados de nanosegundos para equilibrio entre rendimiento y calidad
• Láseres ultrarrápidos para corte ultrapreciso de stents; puede reducir o eliminar el corte en húmedo

Control del sistema e integración

• Coordinación completa de todos los ejes y control automatizado de múltiples procesos láser
• Integración con sistemas de visión para alineación precisa; vista de cámara en vivo a través de la lente de enfoque y la boquilla
• Lectores de códigos de barras y RFID opcionales; módulos de comunicación MES opcionales

Opción de sistema de fluidos (corte húmedo)
Un sistema de fluidos integrado proporciona flujo continuo de agua a través de los tubos para minimizar el calor y proteger la pared trasera de la pieza. La opción incluye caja de contención de fluidos, cajón de recogida de piezas acabadas, reciclaje de fluidos y control de flujo, y un skid de bomba independiente con interfaz sistema.

Automatización y manejo de piezas

• Carga manual con puertas de doble acción, pinza y casquillo fijo, caja de recogida accesible
• Alimentación automática opcional de entrada/salida para longitudes de 450 a 3700 mm
• Dos entradas de gas con control de presión programable para gases de asistencia

Aplicaciones

• Corte de precisión de stents médicos y tubos finos
• Mecanizado de tubos de pequeño diámetro para componentes aeroespaciales y dispositivos médicos
• Desarrollo de procesos, tiradas piloto y escalado a producción en serie

Especificaciones técnicas

• Diámetro del tubo: 0,25 a 25 mm
• Recorrido X: 300 mm
• Precisión X: ±8 μm
• Repetibilidad X: ±1 μm
• Plataforma rotativa: 360°, 600 RPM
• Precisión de rotación: ±30 arcsec
• Repetibilidad de rotación: ±6 arcsec
• Dimensiones (L x W x H): 890 x 1600 x 2170 mm
• Fuente láser IPG: seleccionada según la aplicación; opción de doble láser disponible
• Opción de corte húmedo y opción de movimiento 4 ejes (ejes Y y C adicionales)
