Centro de taladrado CNC

verticalde alta velocidadláser

Visión general

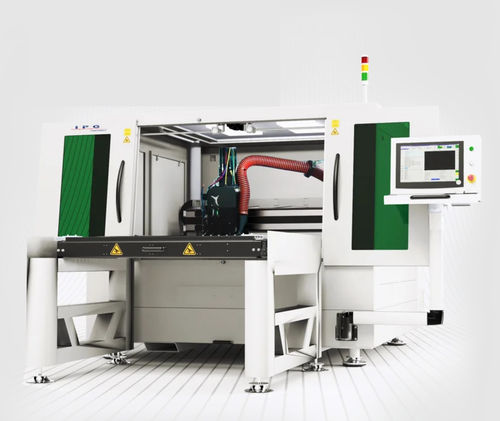

LaserCube Driller es un sistema de perforación láser diseñado para taladrar cientos de orificios uniformes por segundo en piezas planas de gran tamaño (filtros, chapas perforadas). Ofrece un área de proceso de 1 x 1 m en una huella compacta de 3,0 x 3,9 m y permite cambios rápidos entre diseños. La función de corte programable permite la separación o extracción de piezas terminadas.

Funcionamiento y ventajas

• Velocidad de perforación: hasta 300 orificios/seg
• Rango de diámetro de orificio: 60–3500 µm (según configuración)
• Espesor máximo de la pieza: hasta 3 mm (según configuración)
• Compatible con todos los metales, incluidos materiales magnéticos y reflectantes (cobre, aluminio)
• Soporte para múltiples formas de orificio (redondos, hexagonales, cuadrados) y tipos mixtos en un mismo trabajo
• Proceso sin contacto que requiere solo aire comprimido y electricidad

Rendimiento y fiabilidad

• Fuentes láser de fibra IPG seleccionadas por aplicación para alta calidad de haz y velocidad
• Estabilidad de potencia para una calidad de proceso consistente
• Diseño de bajo mantenimiento: sin gases, sin alineación de espejos, sin consumibles

Componentes del sistema y usabilidad

• Base de granito para amortiguación de vibraciones y rigidez estructural
• Motores lineales de accionamiento directo para alta precisión de posicionamiento y velocidad
• Sistema de sujeción mecánica para fijación de piezas
• Interfaz operador: monitor 17" con teclado y ratón; importación CAD y generación automática de matrices de taladrado

Aplicaciones

• Perforación en alta producción de filtros industriales, paneles perforados y piezas planas de gran tamaño (hasta 1 x 1 m)
• Producción que requiere uniformidad de orificios y control estricto del paso

Especificaciones técnicas

• Rango de trabajo XY: 1000 x 1000 mm
• Área de proceso: 1 x 1 m
• Precisión de posicionamiento: ±25 μm
• Repetibilidad: <10 μm
• Utillaje de piezas: sistema de sujeción mecánica
• Pantalla y operación: monitor 17" con teclado y ratón
• Software controlador: HMI compatible con G-code CNC
• Dimensiones (huella): 3875 L x 2200 W x 1800 H mm (tip. 3,0 x 3,9 m)
• Velocidad máxima de perforación: hasta 300 orificios/seg
• Diámetro del orificio: 60–3500 μm (según configuración)
• Espesor máximo de la pieza: hasta 3 mm (según configuración)
• Variación del tamaño del orificio: <10% del diámetro
• Variación del paso del orificio: ±10 μm
• Fuente láser IPG y cabezal de perforación IPG; integración de láser interna o externa
