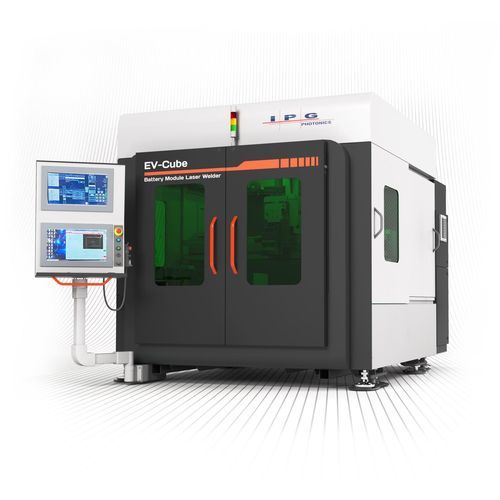

Máquina de soldar láser de fibra EV series

automáticaintegrablepara aluminio

Resumen
Los sistemas de soldadura de módulos de baterías son estaciones de trabajo totalmente automatizadas para la soldadura de la barra colectora a las celdas del módulo. Configurables para carga manual o paso por cinta transportadora, estos sistemas soportan desarrollo de proceso, prototipado y producción de bajo volumen. Con fuentes láser de fibra IPG y programación optimizada de trayectoria, configuraciones como EV‑Cube alcanzan velocidades de soldadura de hasta 15 celdas cilíndricas por segundo.

Principales características

• Soldadura automatizada busbar‑a‑celda con opciones de carga manual o por cinta transportadora.
• Velocidad de soldadura: hasta 15 celdas cilíndricas por segundo (según sistema/configuración).
• Arquitectura llave en mano y flexible para desarrollo de procesos y series cortas.
• Base de granito y motores lineales para amortiguación de vibraciones y precisión de posicionamiento.

Materiales y compatibilidad de celdas

• Tipos de celdas admitidos: cilíndricas, prismáticas, pouch (bolsa).
• Materiales habituales: cobre, aluminio, níquel, acero inoxidable, acero niquelado, cobre niquelado y combinaciones disímiles.

Opciones de sistema y utillaje

• Servicios opcionales de desarrollo de utillaje para mejorar rendimiento según formato de celda.
• Utillaje diseñado a medida por IPG; muchas configuraciones aceptan utillaje de terceros certificado.
• Manipulación de módulos: carga manual o paso por cinta con puertas automáticas de entrada/salida.

Calidad del producto y medición en tiempo real
La medición en proceso, opcional, mide directamente la profundidad de penetración de cada cordón de soldadura para permitir la verificación 100% de las uniones. El control en tiempo real detecta la deriva del proceso y verifica la penetración en la carcasa de la célula para reducir el riesgo de fallos y retiradas del mercado.

Láseres y entrega de haz

• Tipos de láser optimizados: CW, quasi‑CW, pulsado y Adjustable Mode Beam (AMB).
• Opciones de láser de doble haz con potencias de núcleo monomodo hasta 3 kW para soldadura de alta velocidad.
• Opciones de entrega del haz: haz fijo, haz de barrido y cabezales de soldadura wobble.

Diseño mecánico y de movimiento

• Base de granito para amortiguación de vibraciones y rigidez estructural.
• Motores lineales para alta precisión de posicionamiento y aumento de velocidad del sistema.
• Ejemplo de capacidad: módulos hasta ~1 × 1 m y pesos hasta ~450 kg (dependiendo de la configuración).

Software y controles

• Software preinstalado y probado que proporciona interfaz HMI y programación (p. ej. HMI2 o control PLC según modelo).
• Opciones de control y recetas que facilitan el despliegue rápido y la repetibilidad del proceso.

Comparación (especificaciones seleccionadas)
Especificación — Sistema EV‑Cube — Sistema EV‑Flex
Tipo de célula: Cilíndrico, Prismático, Bolsa — Cilíndrico, Prismático, Bolsa
Velocidad de soldadura: 15 celdas/s — 4+ celdas/s
Tamaño máximo módulo: 1100 L x 1100 W x 600 H (mm) — 1200 L x 1000 W x 300 H (mm)
Materiales: Aluminio, Cobre, Acero, Disimilares — Aluminio, Cobre, Acero, Disimilares
Precisión posición soldadura: ±50 μm — ±250 μm
Repetibilidad posicionamiento XY: ±10 μm — ±10 μm
Carga de módulo: Manual o paso por cinta — Manual o paso por cinta
Utillaje: Utillaje a medida IPG — Utillaje IPG a medida & tercero
Software de control: HMI2 — Control PLC Siemens 3 ejes
Dimensiones: 2600 L x 2200 W x 1800 H mm — 3500 L x 2500 W x 2900 H mm

Aplicaciones y valor

• Diseñado para fabricantes de módulos de baterías y EV que requieren soldadura busbar‑a‑celda a alta velocidad.
• Ofrece desarrollo de procesos, programación y soporte de aplicaciones para despliegue rápido.
• Servicios opcionales de utillaje y proceso para maximizar rendimiento en celdas cilíndricas, prismáticas y pouch.

Especificaciones técnicas

• Velocidad máxima de soldadura: hasta 15 celdas cilíndricas/s (según configuración).
• Tipos de celdas soportadas: cilíndricas, prismáticas, pouch.
• Huella máxima típica (EV‑Cube): 1100 × 1100 × 600 mm.
• Peso máximo de módulo soportado: hasta ~450 kg (según opciones).
• Precisión posición de soldadura (EV‑Cube): ±50 μm; Repetibilidad XY: ±10 μm.
• Materiales soldados: aluminio, cobre, acero, combinaciones disímiles, variantes niqueladas.
• Medición en proceso opcional para verificación 100%.
• Modos láser: CW, quasi‑CW, pulsado, AMB; opciones dual‑beam hasta 3 kW.
• Entrega de haz: fijo, scanning, wobble.
• Mecánica: base de granito, motores lineales.
• Control/software: HMI2 preinstalado o opciones PLC según modelo.
