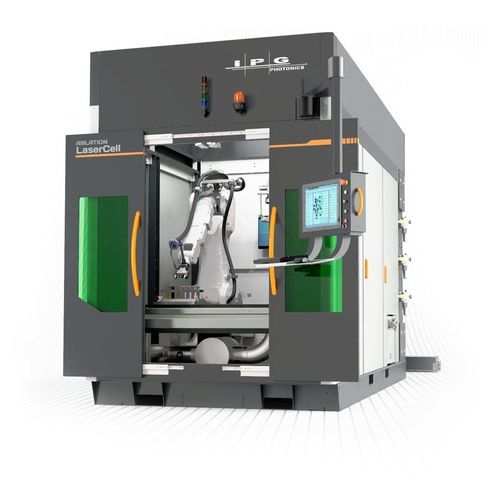

Sistema de ablación láser para piezas de recambio LaserCell 4000

automáticopara aplicaciones médicas

Visión general
El LaserCell 4000 es un sistema automatizado de limpieza por láser de Clase 1 diseñado para limpieza de superficies a alta velocidad, eliminación de recubrimientos y preparación de superficies en fabricación, reacondicionamiento y reparación. La ablación láser es un proceso sin contacto que elimina los medios de limpieza y reduce los residuos. El diseño modular llave en mano facilita una instalación rápida y configuraciones adaptadas a las piezas.

Características principales

• Limpieza superficial automatizada por láser en recinto Clase 1
• Área máxima de pieza: 1 × 1,5 m
• Nueve configuraciones de carga para flexibilidad de producción
• Opciones de integración con robots 6 ejes en configuración simple o doble
• Extracción de humos y polvo integrada e interbloqueada

Capacidades
Los parámetros láser configurables (pulso, longitud de onda y energía) optimizan la ablación para distintos materiales. El sistema admite configuraciones con uno o dos robots de 6 ejes para acercar la cabeza láser a una pieza fija o mover piezas bajo una cabeza fija. IPG ofrece desarrollo de proceso y servicios de programación para optimizar los tiempos de ciclo.

Preparación de superficies de precisión

• Pre-limpieza para mejorar la calidad de soldadura sin dañar el sustrato
• Texturizado o limpieza previa al adhesivo para aumentar la adhesión
• Pre-limpieza antes de EB-PVD y plasma spray para prolongar la vida del recubrimiento
• Decapado de recubrimientos para reparaciones rápidas sin afectar el material base
• Limpieza de suciedad, incrustaciones y óxidos en componentes giratorios para inspección
• Mantenimiento de moldes eliminando agentes desmoldantes y residuos

Extracción integrada de humos y polvo
El LaserCell 4000 incluye un módulo de extracción de humos programable e interbloqueado, controlado desde la interfaz del operador; el estado del extractor puede impedir el funcionamiento del láser si no está activo.

Software
El sistema se entrega con IPGCore (basado en .NET Core y JavaScript) que proporciona diseños de pantalla dinámicos, herramientas de flujo de trabajo, autenticación, inicio de sesión de usuarios y utilidades de gestión del sistema dentro de la HMI industrial.

Aplicaciones e industrias

• Eliminación de recubrimientos y pinturas
• Limpieza y reacondicionamiento de componentes aeroespaciales
• Descontaminación nuclear
• Limpieza y esterilización de dispositivos médicos
• Limpieza higiénica de equipos en industria alimentaria y bebidas
• Fabricación, reacondicionamiento y reparación en automoción, energía y otros sectores

Especificaciones

• Modelo: LaserCell 4000
• Tasa de eliminación de material: hasta 450 cm²/seg
• Manipulación robotizada: Proceso-a-Pieza: 1000 × 1500 × 1000 mm; Pieza-a-Proceso: 165 × 300 × 600 mm, hasta 25 kg
• Opciones de robot: ABB, FANUC, KUKA, Yaskawa
• Utillaje: bandejas de piezas y pinzas robot personalizadas
• Carga de piezas: manual estándar, opciones de robot externo o paso por transportador
• Extracción de humos: módulo montado, programable e interbloqueado
• Pantalla: monitor de 17 pulgadas con teclado y ratón
• Software controlador: IPGCore
• Dimensiones: 4200 × 2200 × 3000 mm
• Fuente láser IPG: seleccionada según aplicación (típico: pulsado nanosegundos)
• Integración láser: interna o externa
• Cabezal de haz: escáner IPG de alta potencia
• Área de trabajo del escáner: hasta 250 × 250 mm
• Opciones: robot externo o paso por transportador; sistema de nebulización Process Assist programable
