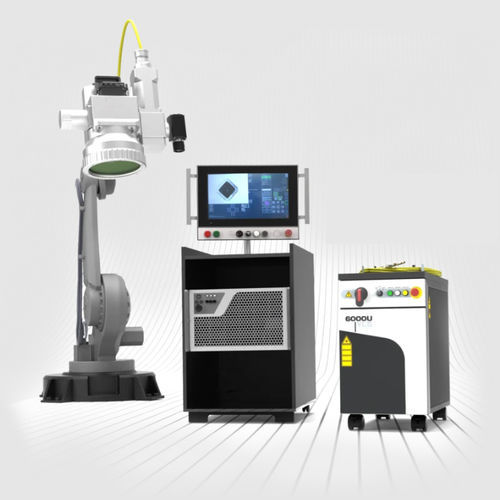

Estación de soldadura Láser

automáticarobotizada

Visión general
El sistema integrado de soldadura láser (ILWS) es una solución modular y lista para desplegar que combina fuentes láser IPG, entrega de haz con escáneres IPG de alta potencia, software de control y módulos opcionales como visión integrada y medición de soldadura en tiempo real. ILWS facilita la configuración, la programación y la puesta en producción de aplicaciones de soldadura automatizada sin contacto.

Características principales

• Optimizado para soldadura láser de alta velocidad en entornos de producción
• Posicionamiento de piezas simplificado para reducir la complejidad de utillajes
• Instalación y configuración rápidas para integradores y clientes que se integran por sí mismos

Entrega flexible del haz
Los escáneres IPG de alta potencia desvían el haz en X e Y para permitir la soldadura remota en una amplia área de trabajo. Este método se adapta a distintas geometrías de cordón y a múltiples puntos de soldadura en una sola pieza, minimizando el movimiento mecánico y las exigencias del robot.

Soldadura de alta productividad
ILWS admite procesos de soldadura automatizados sin contacto para aplicaciones de alto rendimiento como conjuntos de baterías EV y hairpins de motores eléctricos. La fuente láser se selecciona según la aplicación para cumplir los requisitos de penetración y tiempo de ciclo con un fijado mínimo de piezas.

Medición de soldadura en tiempo real
La medición en proceso opcional registra cada soldadura durante su ejecución para proporcionar trazabilidad por cordón y asegurar la calidad. Esto reduce la necesidad de ensayos destructivos posteriores y permite alertas por deriva del proceso basadas en los datos de dimensiones de la soldadura.

Corrección automática de la posición de la pieza
Un sistema de visión integrado opcional detecta la colocación incorrecta de las piezas y compensa automáticamente las coordenadas de soldadura (corrección hasta ±12 mm), reduciendo los requisitos sobre alimentación y precisión de utillajes.

Opciones y accesorios

• Medición directa de soldadura en tiempo real (monitorización en proceso)
• Sistema de visión integrado para corrección automática de posición
• Conjunto de cuchilla de aire ajustable

Despliegue y soporte
ILWS se entrega como paquete altamente configurable para integradores y clientes finales. IPG ofrece desarrollo de procesos y programación del sistema para optimizar cada configuración en velocidad y repetibilidad de soldadura. Los sistemas pueden suministrarse totalmente integrados y listos para su uso en taller.

Especificaciones técnicas

• Repetibilidad de colocación de la soldadura: <5 urad rms
• Pantalla y operación: pantalla táctil 15,6 pulgadas
• Software de control: ILWS Manager
• Fuente láser IPG: láser de fibra seleccionado según la aplicación
• Potencia de salida del láser: hasta 12 kW
• Cabezal de entrega del haz: escáner IPG de alta potencia
• Área de trabajo del escáner: hasta 250 x 250 mm
• Distancia de trabajo del escáner: hasta 500 mm
• Medición de soldadura: medición directa en tiempo real (opcional)
• Sistema de visión integrado: corrección automática de posición de piezas (opcional)
• Opciones: medición en tiempo real, visión integrada, cuchilla de aire ajustable
