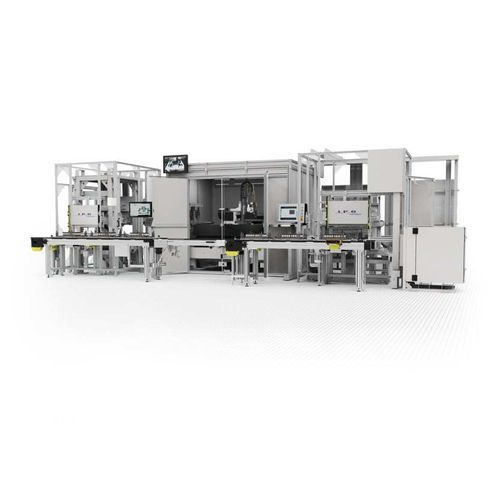

Línea de ensamblaje robotizada

automatizadade soldadurapara pilas eléctricas

Resumen
Líneas de producción automatizadas para ensamblaje, soldadura y prueba de baterías EV. IPG Photonics Corporation ofrece sistemas configurables que integran carga y singulación de celdas, soldadura célula‑a‑busbar por láser de fibra de alta velocidad, pruebas digitales de soldadura y ensamblaje de módulos/packs. Las líneas admiten formatos prismático, cilíndrico, pouch y blade e incluyen desarrollo de procesos, utillaje a medida, instalación y servicio.

Características clave

• Líneas completamente automatizadas de ensamblaje, soldadura y prueba
• Configurables para celdas prismáticas, cilíndricas, pouch y blade
• Soldadura por láser de fibra de alta velocidad (AMB, monomodo) y capacidad OTF
• Monitorización de procesos integrada, pruebas digitales de soldadura y trazabilidad completa
• Opciones de medición de soldadura en tiempo real y ensayos NDT

Flujo del proceso (típico)

• 1. Carga e inspección de celdas — las celdas entrantes se singularizan, inspeccionan y clasifican en el transportador; las celdas conformes se insertan en los marcos del módulo y las no conformes se rechazan.
• 2. Soldadura célula‑a‑busbar — láseres de fibra optimizados sueldan las celdas a las barras colectoras con parámetros ajustables para maximizar velocidad y minimizar salpicaduras.
• 3. Pruebas digitales de soldadura — mediciones no destructivas de resistencia (bed‑of‑nails) verifican cada soldadura; el 100 % de los datos de prueba se registra para trazabilidad.
• 4. Montaje y sellado de módulos — montaje de carcasa y soldadura robótica (wobble/seam) para asegurar hermeticidad; los packs sellados pasan pruebas funcionales finales.

Láseres y transmisión de haz

• Láseres AMB de doble haz para reducir defectos de soldadura manteniendo el rendimiento
• Tecnología On‑The‑Fly (OTF) para cordones precisos con cabezal en movimiento (configuraciones capaces de >10 celdas/s)
• Láseres de fibra monomodo de alta potencia optimizados para metales reflectantes (cobre, aluminio)
• Medición de soldadura en tiempo real opcional y monitorización in‑process patentada para Aseguramiento de la Calidad al 100 % y alertas de deriva de proceso

Capacidades adicionales de fabricación

• Corte y entallado de láminas de electrodos
• Secado de lodos de electrodos en láminas de ánodo/cátodo
• Limpieza láser para reacondicionamiento, reciclaje y preparación de superficies sin químicos agresivos
• Marcado de carcasas para identificación y trazabilidad

Especificaciones técnicas

• Familia de producto: Líneas de fabricación de baterías EV
• Fabricante: IPG Photonics Corporation
• Tipo de producto: sistemas automatizados de ensamblaje, soldadura y prueba de baterías
• Formatos de celdas compatibles: prismático, cilíndrico, pouch, blade
• Funciones principales: singulación e inspección de celdas; soldadura célula‑a‑busbar; prueba digital de resistencia de soldadura; montaje y sellado de módulos
• Tecnologías de soldadura: láseres de fibra (AMB doble haz, monomodo de alta potencia), OTF
• Calidad: medición de soldadura in‑process opcional; registro de datos de prueba al 100 % para trazabilidad
• Rendimiento típico: soldadura configurable para superar 10 celdas/s según tipo de celda y configuración
• Alcance del suministro: sistemas modulares a líneas completas, desarrollo de procesos, utillaje a medida, instalación y servicio
