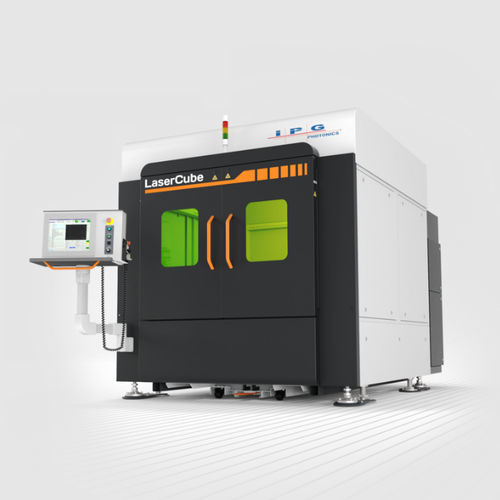

Sistema de corte láser de fibra LaserCube

para aluminiopara acero inoxidablepara cobre

Visión general
Los sistemas de corte por láser de fibra LaserCube en bancada están concebidos para el corte de precisión rápido y fiable de piezas pequeñas en entornos de producción, desde prototipos hasta series. Las fuentes láser IPG y componentes industriales ofrecen bordes de corte controlados en una amplia variedad de materiales y espesores, desde láminas finas hasta aproximadamente 12,7 mm de acero.

Principales ventajas

• Potencia láser hasta 6 kW (opciones IPG)
• Precisión de posicionamiento: ±25 μm; repetibilidad <10 μm
• Velocidad máxima de corte: 1000 mm/s
• Pequeña huella: aprox. 5,7 m²
• Base de granito para amortiguación de vibraciones y rigidez
• Motores lineales y codificadores de alta precisión

Diseño y componentes

• Configuración de bancada con cajón telescópico y cama de corte metálica
• Cabezal de corte IPG y fuente láser IPG seleccionable (integración interna o externa)
• Rotativa opcional para corte de tubos; soporte de palets externo opcional para chapas pesadas
• Sujeción manual estándar; sujeción neumática opcional

Software y control

• Software IPG precargado y probado; IHM compatible con G-code CNC y orientada al operador
• Control integrado del láser, movimiento, entrega del haz, parámetros de proceso y visión
• Visualización en vivo de código G/M con controles de producción para interrupción y reanudación
• Biblioteca editable de parámetros de corte y anidado de piezas en máquina

Registro por visión (opcional)

• Sistema de visión opcional para posicionar cortes cuando varía la colocación de piezas o marcas
• Adecuado para materiales preprocesados (placas serigrafiadas, piezas punzonadas, componentes químicamente grabados)
• Compensación automática de desviaciones dimensionales y variaciones de colocación por el operador
• Permite flujos combinados láser-punzón al integrarse con prensas de punzonado existentes

Fiabilidad y mantenimiento

• Diseño de fibra sin espejos en la fuente, reduciendo consumibles y operaciones de alineación
• Salida estable de los láseres IPG y diseño mecánico robusto para minimizar paradas y garantizar estabilidad de proceso a largo plazo

Características / especificaciones técnicas

• Velocidad máxima de corte: 1000 mm/s
• Potencia láser: hasta 6 kW (configurable)
• Materiales: acero inoxidable / acero suave, aluminio, latón, cobre, láminas laminadas
• Rango de trabajo XYZ: 1250 x 1250 x 75 mm (rotativa opcional)
• Precisión de posicionamiento: ±25 μm; repetibilidad <10 μm
• Carga de material: cajón telescópico con cama metálica; soporte de palet externo opcional; carga automática opcional
• Utillaje de piezas: sujeción manual; sujeción neumática opcional
• Software de control: IHM compatible con G-code CNC
• Pantalla y operación: monitor 17" con teclado y ratón
• Seguridad y conformidad: seguridad láser Clase 1; certificado CE
• Entrega del haz: cabezal de corte IPG; fuente láser seleccionada según la aplicación
