Sistema de calefacción

Visión general

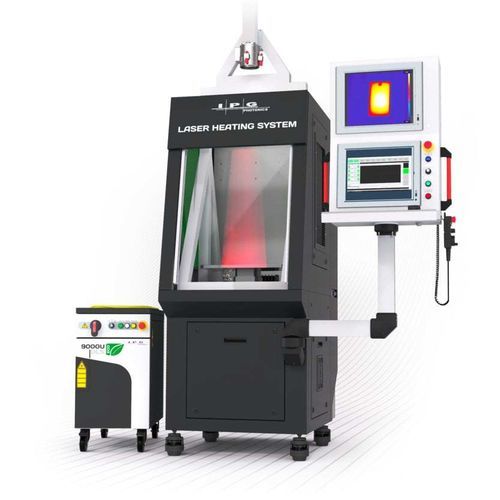

El sistema de calentamiento por láser DLS-ECO es una estación de trabajo llave en mano para el desarrollo interno de procesos de calentamiento, curado y secado por láser. Integra láseres IPG DLS con ópticas de proyección en un recinto láser de Clase 1 para permitir el desarrollo seguro y repetible de procesos térmicos industriales.

Características clave

• Eficiencia del láser DLS-ECO: 55%
• Compatibilidad con IPG DLS serie (4,5–20 kW)
• Ópticas de proyección y cabezal de proyección IPG para entrega controlada del haz
• Visión visible e infrarroja integrada; cámara térmica FLIR y lazo de control por pirómetro opcionales
• Mesa de trabajo: placa fría refrigerada por agua; cuchilla de aire y suministro de gas opcionales
• Interfaz HMI con monitores duales e IPG Core; carga de piezas manual
• Extracción de humos con control de caudal, temperatura y COV

Calefacción y secado sostenibles y eficientes

• RÁPIDO: Los procesos láser pueden ser hasta 10× más rápidos que hornos convencionales y de convección.
• EFICIENTE: La energía se aplica únicamente a la superficie objetivo, reduciendo el calor residual no productivo.
• VERDE: Solución totalmente eléctrica que reduce la dependencia de procesos térmicos basados en combustibles fósiles.

Control preciso del proceso de secado
El entorno tipo «horno láser frío» permite metrología avanzada y control en lazo cerrado no posibles en hornos tradicionales de alta temperatura. La monitorización por pirómetro y los lazos de control permiten gestionar la temperatura con precisión y reproducir ciclos de secado entre lotes.

Bucle de control del secado (secuencia)

• 1. El láser a plena potencia calienta rápidamente el material hasta la temperatura objetivo para iniciar el secado.
• 2. El lazo de control evita que el material supere el rango de temperatura objetivo.
• 3. El lazo optimiza la potencia del láser durante la eliminación de humedad para estabilizar la tasa de secado.
• 4. El lazo reduce la potencia y apaga el láser cuando el secado está completo.

Especificaciones técnicas

• Eficiencia del láser DLS-ECO: 55%
• Recorrido del eje Z (Z-lift): 600 mm
• Área de iluminación (XY): ~90 x 90 mm min a ~200 x 200 mm max
• Mesa de trabajo: placa fría refrigerada por agua; cuchilla de aire y suministro de gas opcionales
• Carga de piezas: manual
• Pantalla y operación: monitores duales con teclado y ratón
• Software controlador: IPG Core HMI
• Visión: visible e infrarrojo; cámara térmica FLIR opcional
• Metrología térmica: lazo de control por pirómetro opcional
• Extracción de humos: extracción con control de caudal, temperatura y COV
• Dimensiones (An x Pr x Al): 1000 x 1260 x 3050 mm
• Fuente láser IPG: DLS serie (4,5–20 kW); integración del láser externa
• Cabezal de entrega del haz: cabezal de proyección IPG
