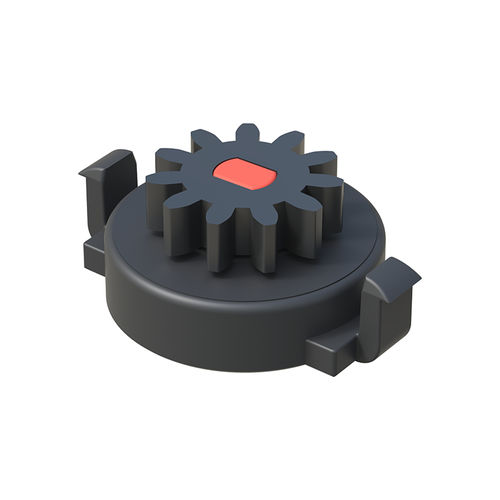

Amortiguador rotativo TBB
de fluidopara mueblepara automóvil

Amortiguador rotativo - TBB - ISC PLASTIC PARTS - de fluido / para mueble / para automóvil
Amortiguador rotativo - TBB - ISC PLASTIC PARTS - de fluido / para mueble / para automóvil
Amortiguador rotativo - TBB - ISC PLASTIC PARTS - de fluido / para mueble / para automóvil - imagen - 2
Amortiguador rotativo - TBB - ISC PLASTIC PARTS - de fluido / para mueble / para automóvil - imagen - 3
Amortiguador rotativo - TBB - ISC PLASTIC PARTS - de fluido / para mueble / para automóvil - imagen - 4
Amortiguador rotativo - TBB - ISC PLASTIC PARTS - de fluido / para mueble / para automóvil - imagen - 5
Amortiguador rotativo - TBB - ISC PLASTIC PARTS - de fluido / para mueble / para automóvil - imagen - 6
Amortiguador rotativo - TBB - ISC PLASTIC PARTS - de fluido / para mueble / para automóvil - imagen - 7
Amortiguador rotativo - TBB - ISC PLASTIC PARTS - de fluido / para mueble / para automóvil - imagen - 8
Añadir a mis favoritos
Añadir al comparador

Características

Función
rotativo
Tecnología
de fluido
Aplicaciones
para mueble, para automóvil
Longitud de roscado

Máx.: 5 mm
(0,2 in)

Mín.: 3 mm
(0,1 in)

Diámetro

15 mm
(0,6 in)

Altura

Máx.: 10 mm
(0,4 in)

Mín.: 7,7 mm
(0,3 in)

Descripción

Descripción
Los amortiguadores rotativos de la serie TBB ofrecen frenado rotacional controlado en una gama de valores de par. Se utilizan habitualmente para regular la carrera de apertura de puertas y paneles y también pueden emplearse en dispositivos de temporización o mecanismos de movimiento radial. Las variantes difieren en número de dientes, diámetro primitivo y espesor de panel.

Documentación y conformidad
  • Plano PDF: disponible (2D)
  • UL94: no especificado
  • IP: no especificado
  • RoHS: conforme
  • Unidades: milímetros
  • Vídeo: demostración en MP4 disponible


Variantes y tabla de referencias
Referencia | N.º Dientes (Z) | Diámetro primitivo Dp (mm) | h (mm) | D (mm) | A (mm) | H (mm) | Grosor panel c (mm)
50002000013 | 10 | 8,00 | 3,50 | 14,95 | 20,80 | 8,50 | 2,50
50002000079 | 10 | 8,00 | 3,50 | 14,95 | 24,00 | 8,20 | 2,10
50002000014 | 11 | 6,60 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000080 | 11 | 6,60 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000002 | 11 | 8,80 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000078 | 11 | 8,80 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000015 | 11 | 8,80 | 4,50 | 14,95 | 20,80 | 9,50 | 2,50
50002000081 | 11 | 8,80 | 4,50 | 14,95 | 24,00 | 9,20 | 2,10
50002000016 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 20,80 | 10,00 | 2,50
50002000082 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 24,00 | 9,70 | 2,10
50002000017 | 12 | 9,60 | 3,50 | 14,95 | 20,80 | 8,50 | 2,50
50002000083 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 8,20 | 2,10
50002000018 | 12 | 9,60 | 3,50 | 14,95 | 20,80 | 8,00 | 2,50
50002000084 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 7,70 | 2,10
50002000019 | 13 | 10,40 | 5,00 | 14,95 | 20,80 | 10,00 | 2,50
50002000085 | 13 | 10,40 | 5,00 | 14,95 | 24,00 | 9,70 | 2,10
50002000020 | 14 | 7,00 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000086 | 14 | 7,00 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000021 | 16 | 12,80 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000087 | 16 | 12,80 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000022 | 16 | 12,80 | 5,00 | 14,95 | 20,80 | 10,00 | 2,50
50002000088 | 16 | 12,80 | 5,00 | 14,95 | 24,00 | 9,70 | 2,10

Características / especificaciones técnicas
  • Familia de producto: amortiguadores de control de movimiento
  • Denominación comercial / modelo: TBB
  • Tipo: amortiguador rotativo, montaje en panel
  • Aplicaciones: control apertura de puertas/paneles, dispositivos de temporización, mecanismos de movimiento radial
  • Gama de variantes: distintos números de dientes y diámetros (ver tabla)
  • RoHS: conforme
  • UL94: no especificado
  • IP: no especificado
  • Unidades: milímetros
  • Documentación: plano 2D (PDF) disponible
  • Vídeo: demostración (MP4) disponible
  • Marca: ISC Plastic Parts
