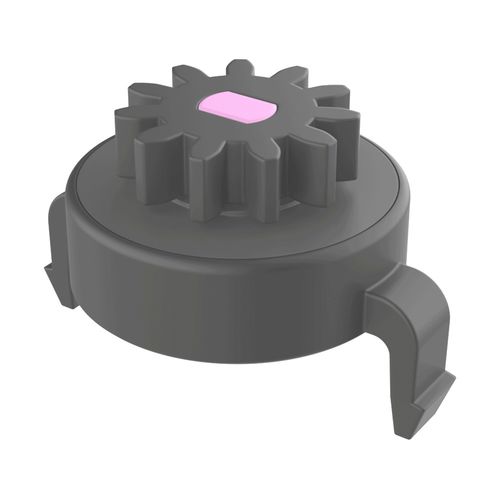

Amortiguador rotativo TBC

hidráulicopara panelespara la industria del automóvil

Descripción
Los amortiguadores rotativos de ISC Plastic Parts se ofrecen en una amplia gama de pares y se utilizan principalmente para controlar el recorrido de apertura de puertas y paneles. También se emplean en dispositivos de temporización y otras aplicaciones de movimiento radial donde se requiere un giro controlado.

Tabla - Variantes del producto
Referencia ; Nº de dientes (Z) ; Diámetro primitivo Dp ; h ; D ; A ; H ; Espesor panel c
50002000024 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000068 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000025 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000069 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000023 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000067 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000026 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 20,80 ; 9,75 ; 2,00
50002000070 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 21,45 ; 9,10 ; 2,00
50002000027 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000071 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000028 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000072 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000029 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000073 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000030 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000074 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000031 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000075 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000032 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000076 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000033 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000077 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00

Notas
Medidas expresadas en: milímetros
RoHS: Conforme
Vídeo: disponible para este producto
PDF del plano: enlace de descarga indicado en la página (no hay URL directa de PDF en la fuente)

Características / especificaciones técnicas

• Tipo de producto: Amortiguador rotativo
• Fabricante / Marca: ISC Plastic Parts
• Referencias disponibles (ejemplos): ver la tabla anterior (múltiples variantes con diferente número de dientes, diámetro primitivo y alturas)
• Nº de dientes (Z): varía de 10 a 16 según la referencia
• Diámetro primitivo (Dp): valores mostrados en la tabla (p. ej. 6,60 ; 8,00 ; 8,80 ; 9,60 ; 10,40 ; 12,80)
• Espesor del panel (c): 2,00 mm (para todas las variantes listadas)
• UL94: no especificado
• Grado de protección IP: no especificado
