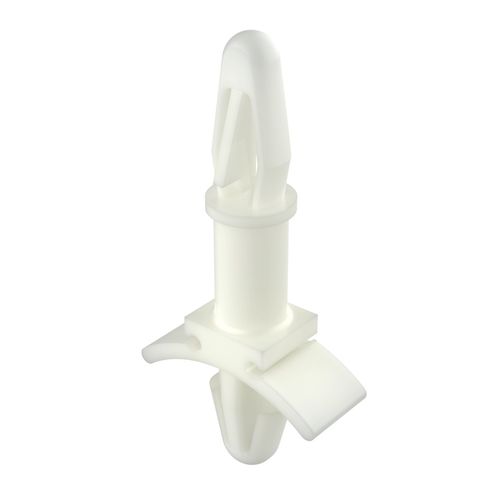

Columnilla para tarjeta de circuito impreso MSCIA

apilablepara la industria del automóvil

Descripción del producto
Separador PCB encajable diseñado para unir un chasis inferior con una placa de circuito impreso superior sin tornillos. El separador MSCIA proporciona una conexión mecánica reutilizable en orificios taladrados o troquelados, permitiendo un montaje rápido y el apilado de placas en múltiples niveles.

Opciones

• Colores tintados disponibles bajo pedido

Certificaciones / Cumplimiento
UL94: V2
RoHS: Sí
IP: No especificado

Medidas
Dimensiones y medidas expresadas en: Milímetros (mm)

Multimedia
Vídeo del producto disponible (MP4 en la página).

Tabla de variantes (extracto)
Referencia | L | Tamaño orificio Ancla 1 | Espesor panel Ancla 1 | Tamaño orificio Ancla 2 | Espesor panel Ancla 2 | Tipo
00100901051 | 2,90 | 4,00 | 1,57 | 4,75 | 0,75 a 1,98 | 1
01301400800 | 3,20 | 3,18 | 1,57 | 3,18 | 0,79 a 1,98 | 1
00100900078 | 4,75 | 3,20 | 1,57 | 3,20 | 1,57 | 1
00100901052 | 4,75 | 4,00 | 1,57 | 4,75 | 0,75 a 1,98 | 1
01301400801 | 4,80 | 3,18 | 1,57 | 3,18 | 0,79 a 1,98 | 1
01301400806 | 4,80 | 4,00 | 1,57 | 4,75 | 0,20 a 1,40 | 1
01301400802 | 4,80 | 4,00 | 1,57 | 4,75 | 0,79 a 1,98 | 1
01301400803 | 4,80 | 4,00 | 1,57 | 4,75 | 0,79 a 1,98 | 2
01301400807 | 4,80 | 4,00 | 1,57 | 4,75 | 1,98 a 3,56 | 1
01301400805 | 4,80 | 4,00 | 2,36 | 4,75 | 0,79 a 1,98 | 1
01301400804 | 4,80 | 4,00 | 2,36 | 4,75 | 1,98 a 3,56 | 1
00100900052 | 5,50 | 4,00 | 1,57 | 4,75 | 0,75 a 1,98 | 2

Características técnicas / especificaciones

• Familia / modelo: MSCIA
• Función: Separador encajable para unir chasis inferior y placa superior sin tornillos
• Material / clasificación al fuego: UL94 = V2 (según indicado)
• RoHS: Conforme
• Índice IP: No especificado
• Unidades: Dimensiones y medidas en milímetros
• Opciones disponibles: Colores tintados bajo pedido
• Multimedia: Vídeo del producto disponible (MP4 en la página)
• Variantes: Múltiples referencias con L, tamaños de orificio de anclaje y rangos de espesor de panel variables (extracto arriba)
