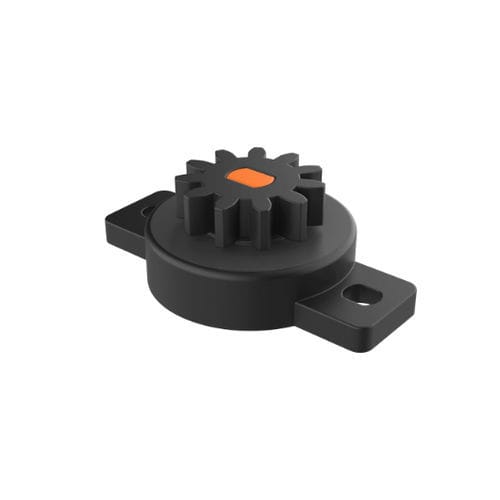

Amortiguador rotativo TBA

de fluidopara la industria del automóvilde plástico

Descripción del producto
Los amortiguadores rotativos modelo TBA de ISC Plastic Parts ofrecen desaceleración controlada para la apertura y cierre de puertas, tapas y paneles. Son adecuados para movimientos radiales y aplicaciones de temporización. El par se determina por la viscosidad del fluido y la geometría de las paletas internas; todas las unidades se prueban al 100 % para el valor de par.

Aplicaciones

• Componentes de mobiliario (portavasos, reposabrazos centrales, guanteras, tiradores, asientos de inodoro, cajones)
• Electrodomésticos (lavadoras, puertas de frigoríficos, contenedores de basura)
• Aplicaciones de pequeños componentes en electrónica, equipos médicos y aeroespacial

Condiciones de trabajo

• Rango de temperatura: -40º a +90º
• Vida útil: 100.000 ciclos a 200 rpm a temperatura ambiente (1 ciclo = 0º → 360º → 0º)

Normas / Certificados / Notas
UL94: no especificado
IP: no especificado
RoHS: conforme
Medidas expresadas en: Milímetros
PDF de dibujo: disponible (enlace al dibujo en la página de origen)
Video: disponible (video del producto en la página)

Tabla de referencias (dimensiones y datos)
Encabezado: Reference | No. Teeth (Z) | Pitch diameter Dp | h | D | A | H | c
50002000057 | 10 | 8,00 | 3,70 | 14,80 | 24,00 | 8,70 | 3,10
50002000003 | 10 | 8,00 | 3,70 | 15,15 | 24,00 | 8,70 | 2,10
50002000046 | 10 | 8,00 | 3,70 | 14,95 | 24,00 | 7,50 | 2,10
50002000058 | 11 | 6,60 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000004 | 11 | 6,60 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000047 | 11 | 6,60 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000056 | 11 | 8,80 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000001 | 11 | 8,80 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000045 | 11 | 8,80 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000059 | 11 | 8,80 | 4,50 | 14,80 | 24,00 | 9,50 | 3,10
50002000005 | 11 | 8,80 | 4,50 | 15,15 | 24,00 | 9,50 | 2,10
50002000048 | 11 | 8,80 | 4,50 | 14,95 | 24,00 | 8,30 | 2,10
50002000060 | 11 | 8,80 | 5,00 (3+2) | 14,80 | 24,00 | 10,00 | 3,10
50002000006 | 11 | 8,80 | 5,00 (3+2) | 15,15 | 24,00 | 10,00 | 2,10
50002000049 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 24,00 | 8,80 | 2,10
50002000061 | 12 | 9,60 | 3,50 | 14,80 | 24,00 | 8,50 | 3,10
50002000062 | 13 | 10,40 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000050 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 7,30 | 2,10
50002000051 | 13 | 10,40 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000007 | 12 | 9,60 | 3,50 | 15,15 | 24,00 | 8,50 | 2,10
50002000008 | 13 | 10,40 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000063 | 13 | 10,40 | 5,70 | 14,80 | 24,00 | 10,70 | 3,10
50002000009 | 13 | 10,40 | 5,70 | 15,15 | 24,00 | 10,70 | 2,10
50002000052 | 13 | 10,40 | 5,70 | 14,95 | 24,00 | 9,50 | 2,10
50002000064 | 14 | 7,00 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000010 | 14 | 7,00 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000053 | 14 | 7,00 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000065 | 16 | 12,80 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000011 | 16 | 12,80 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000054 | 16 | 12,80 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000066 | 16 | 12,80 | 5,00 | 14,80 | 24,00 | 10,00 | 3,10
50002000012 | 16 | 12,80 | 5,00 | 15,15 | 24,00 | 10,00 | 2,10
50002000055 | 16 | 12,80 | 5,00 | 14,95 | 24,00 | 8,80 | 2,10

Características / especificaciones técnicas

• Modelo: TBA
• Marca: ISC Plastic Parts
• Función: amortiguador rotatorio para desaceleración controlada de puertas/paneles y aplicaciones de temporización
• El par está determinado por la viscosidad del fluido y la estructura de las paletas; todas las unidades se prueban al 100 % para el par
• Rango de temperatura: -40º a +90º
• Vida útil: 100.000 ciclos a 200 rpm (0º → 360º → 0º)
• Dimensiones y múltiples referencias disponibles (ver tabla de referencias arriba); medidas en milímetros
• RoHS: conforme; UL94 e IP: no especificados
• Medios del producto: PDF de dibujo disponible, video del producto disponible
