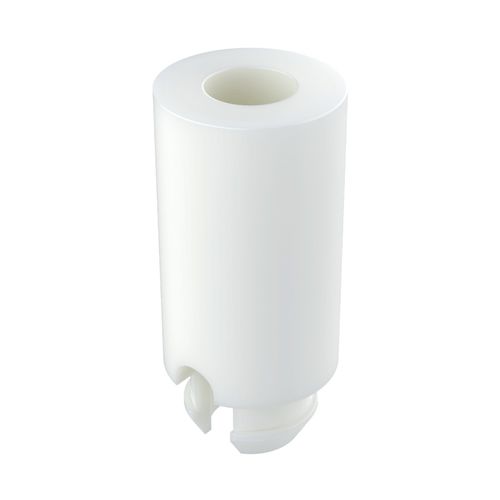

Columnilla para tarjeta de circuito impreso MSEC

apilablepara la industria del automóvil

Descripción del producto
La familia MSEC incluye soportes aislantes auto-retentivos para PCB con bloqueo por encaje, disponibles en Tipo 1 (pasante) y Tipo 2 (pasante con avellanado), diseñados para fijación rápida por inserción y espaciado definido de placas electrónicas.

Funcionalidad
Permite montaje apilado secuencial de varias PCB en el mismo eje, facilitando la instalación progresiva desde el panel base hasta las placas superiores. Proporciona retención mecánica estable, espaciado definido entre placas e aislamiento eléctrico fiable entre componentes y chasis.

Materiales y certificaciones

• Material: PA66 (poliamida 66)
• Inflamabilidad: UL94 V-2 (algunas variantes UL94 V-0)
• Colores: Natural, Rojo (según modelo)
• Tipos: Tipo 1 (pasante), Tipo 2 (pasante con avellanado)

Referencias disponibles (resumen)
Diversas referencias estándar cubren diámetros y longitudes desde 3,20 mm hasta 25,40 mm con espesor de panel 1,57 mm y tamaños de orificio alrededor de 4,70–4,75 mm. La tabla completa de referencias y los planos dimensionales están en el PDF de dibujo.

Otras recursos y conformidad

• PDF de dibujo 2D disponible
• Clasificaciones UL94 indicadas; algunas variantes V0
• Conforme a RoHS
• IP: no especificado
• Medidas en milímetros
• Vídeo demostrativo disponible

Características técnicas

• Familia / modelo: MSEC
• Función: Soporte aislante para PCB con bloqueo por encaje para fijación y espaciado rápidos
• Montaje: Sistema push-in de enclavamiento para montaje apilado secuencial
• Retención: Retención mecánica estable y espaciado definido
• Aislamiento eléctrico: Garantiza aislamiento entre componentes y chasis
• Material: PA66
• Clasificación de inflamabilidad: UL94 V-2 / UL94 V-0 (según variante)
• Colores: Natural, Rojo
• Tipos: Tipo 1 (pasante), Tipo 2 (pasante con avellanado)
• Compatibilidad con tornillos: Típicamente M3; algunas variantes M3.5 o M4
• Unidades: milímetros
• Conformidad: RoHS
