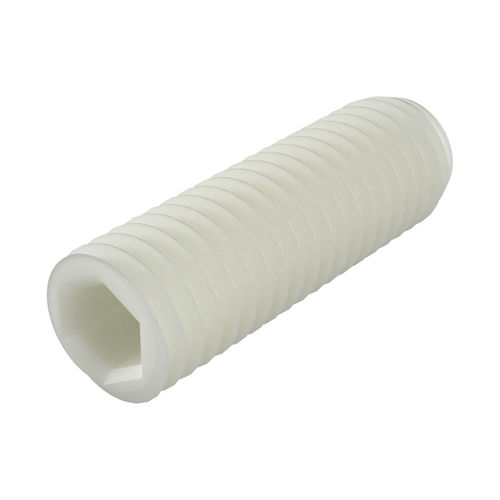

Tornillo de sujeción con pivote opresor MTPC

Descripción
Tornillos prisioneros ranurados según DIN 913, fabricados en plásticos técnicos (PA, PA6GF30, PP, POM, PVDF, PEEK). Diseñados como alternativa ligera y resistente a la corrosión frente a los tornillos metálicos, indicados cuando se requieren aislamiento eléctrico, resistencia química o reducción de peso.

Propiedades principales

• Térmicas: PA66 hasta 100 °C en servicio continuo; PA6GF30 hasta 120 °C en servicio continuo.
• Mecánicas: características mecánicas adecuadas para fijaciones; mayor rigidez con grados cargados de fibra de vidrio (PA6GF30); buena estabilidad dimensional.
• Químicas: resistencia a aceites, grasas, hidrocarburos y disolventes comunes (dependiente del material).

Ventajas frente a tornillos metálicos

• Reducción de peso significativa manteniendo la función de sujeción.
• Inmunes a la corrosión en entornos agresivos.
• Propiedades aislantes eléctricas y térmicas.
• No magnéticos, no conductores y sin chispas.
• Amortiguan vibraciones y reducen el ruido.
• Menor mantenimiento en ambientes corrosivos o sensibles eléctricamente.

Aplicaciones
Adecuados para equipos eléctricos y electrónicos, componentes automotrices, climatización, construcción e industria general donde se prefieren fijaciones no metálicas.

Información adicional

• Colores RAL disponibles; posibilidad de colores tintados bajo demanda.
• Planos 2D (PDF) y vídeo del producto disponibles.
• UL94: V2.
• RoHS: conforme.
• IP: no especificado.
• Medidas expresadas en milímetros.

Tabla de referencias
Referencia | Rosca | L | Allen (SW) | T | Similar ISO
03100300300 | M5 | 5,00 | 2,50 | 2,80 | ISO 4026
03100300301 | M5 | 6,00 | 2,50 | 2,80 | ISO 4026
03100300303 | M5 | 8,00 | 2,50 | 2,80 | ISO 4026
03100300305 | M5 | 10,00 | 2,50 | 2,80 | ISO 4026
03100300307 | M5 | 12,00 | 2,50 | 2,80 | ISO 4026
03100300310 | M5 | 16,00 | 2,50 | 2,80 | ISO 4026
03100300313 | M5 | 20,00 | 2,50 | 2,80 | ISO 4026
03100300315 | M5 | 25,00 | 2,50 | 2,80 | ISO 4026
03100300317 | M5 | 30,00 | 2,50 | 2,80 | ISO 4026
03100300319 | M5 | 35,00 | 2,50 | 2,80 | ISO 4026
03100300320 | M5 | 40,00 | 2,50 | 2,80 | ISO 4026
03100300323 | M6 | 5,00 | 3,00 | 2,90 | ISO 4026
03100300324 | M6 | 6,00 | 3,00 | 2,90 | ISO 4026
03100300326 | M6 | 8,00 | 3,00 | 2,90 | ISO 4026
03100300328 | M6 | 10,00 | 3,00 | 2,90 | ISO 4026
03100300330 | M6 | 12,00 | 3,00 | 2,90 | ISO 4026
03100300333 | M6 | 16,00 | 3,00 | 2,90 | ISO 4026
03100300336 | M6 | 20,00 | 3,00 | 2,90 | ISO 4026
03100300338 | M6 | 25,00 | 3,00 | 2,90 | ISO 4026
03100300340 | M6 | 30,00 | 3,00 | 2,90 | ISO 4026
03100300343 | M6 | 35,00 | 3,00 | 2,90 | ISO 4026
03100300344 | M6 | 40,00 | 3,00 | 2,90 | ISO 4026
03100300346 | M6 | 50,00 | 3,00 | 2,90 | ISO 4026
03100300347 | M8 | 5,00 | 4,00 | 5,60 | ISO 4026
03100300350 | M8 | 8,00 | 4,00 | 5,60 | ISO 4026
03100300352 | M8 | 10,00 | 4,00 | 5,60 | ISO 4026
03100300354 | M8 | 12,00 | 4,00 | 5,60 | ISO 4026
03100300358 | M8 | 16,00 | 4,00 | 5,60 | ISO 4026
03100300362 | M8 | 20,00 | 4,00 | 5,60 | ISO 4026
03100300364 | M8 | 25,00 | 4,00 | 5,60 | ISO 4026
03100300367 | M8 | 30,00 | 4,00 | 5,60 | ISO 4026
03100300368 | M8 | 35,00 | 4,00 | 5,60 | ISO 4026
03100300369 | M8 | 40,00 | 4,00 | 5,60 | ISO 4026
03100300371 | M8 | 50,00 | 4,00 | 5,60 | ISO 4026
03100300380 | M10 | 20,00 | 5,00 | 6,00 | ISO 4026
03100300382 | M10 | 25,00 | 5,00 | 6,00 | ISO 4026
03100300385 | M10 | 30,00 | 5,00 | 6,00 | ISO 4026
03100300386 | M10 | 30,00 | 5,00 | 6,00 | ISO 4026
03100300387 | M10 | 40,00 | 5,00 | 6,00 | ISO 4026
03100300390 | M10 | 50,00 | 5,00 | 6,00 | ISO 4026

Características / especificaciones técnicas

• Modelo: MTPC.
• Materiales: PA66, PA6GF30 (30 % fibra de vidrio) ; otros plásticos técnicos del título disponibles bajo demanda (PP, POM, PVDF, PEEK).
• Temperatura de servicio continuo: PA66 hasta 100 °C ; PA6GF30 hasta 120 °C.
• UL94: V2.
• RoHS: conforme.
• IP: no especificado.
• Medidas en milímetros.
• Planos 2D (PDF) y vídeo disponibles en la ficha de producto.
