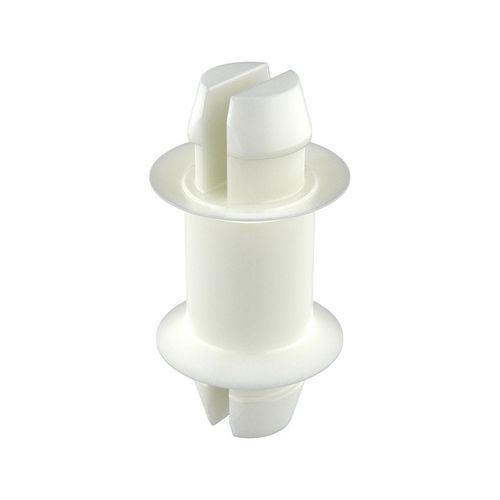

Columnilla para tarjeta de circuito impreso MCC

apilablepara la industria del automóvil

Descripción
El poste/espaciador para PCB MCC es un elemento combinado diseñado para fijar placas de circuito impreso en chasis metálicos o para apilar varias capas de PCB, proporcionando aislamiento eléctrico. Las arandelas en ambos extremos aseguran la placa y aumentan la estabilidad del conjunto y la resistencia al arranque.

Información adicional

• Posibilidad de obtener colores teñidos
• Dibujo: disponible en PDF (dibujos 2D)
• UL94: V2
• IP: no especificado
• RoHS: conforme
• Medidas expresadas en: milímetros
• Demostración en vídeo disponible

Tabla de referencias
Referencia; L; Tamaño del orificio; Espesor del panel; D1; D; A; H; G; Más info
00100900169; 3,18; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900156; 3,18; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900431; 5,84; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900170; 6,35; 3,18; 1,60; 3,96; 5,84; 3,58; 3,56; 0,76
00100900157; 6,35; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900158; 6,60; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900432; 7,00; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900171; 7,92; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900159; 7,92; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900172; 9,53; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900160; 9,70; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900173; 11,11; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900161; 11,11; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900433; 12,00; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900174; 12,70; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900162; 12,70; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900175; 15,88; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900163; 15,88; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900429; 18,29; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900176; 19,05; 3,18; 1,60; 3,96; 5,84; 3,58; 3,56; 0,76
00100900164; 19,05; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900165; 20,02; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900430; 20,83; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900177; 22,23; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900166; 22,23; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900178; 24,13; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900179; 25,40; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900167; 25,40; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900168; 31,75; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76

Especificaciones técnicas

• Función: poste/espaciador para montaje y apilado de PCB; elimina el uso de tornillos, tuercas y arandelas de seguridad
• Proporciona conexión aislada entre PCB y chasis metálico
• Las arandelas en ambos extremos mejoran la estabilidad, la integridad del ensamblaje y la resistencia al arranque
• Clasificación UL94: V2
• RoHS: conforme
• IP: no especificado (no hay protección IP indicada)
• Unidad de medidas: milímetros
• Variantes disponibles: múltiples referencias y tamaños (ver tabla arriba)
• Posibilidad de obtener colores tintados
