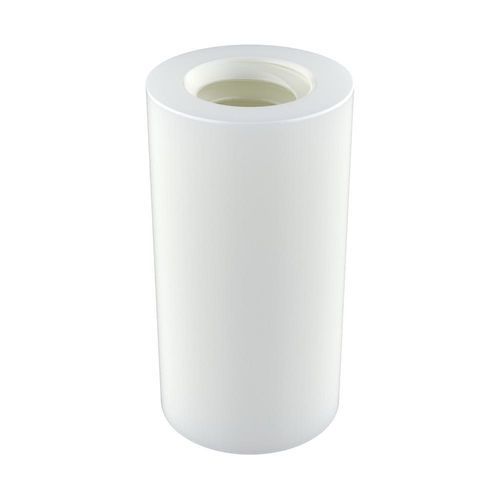

Columnilla para tarjeta de circuito impreso MECM

roscadahembrapara la industria del automóvil

Descripción
El separador cilíndrico hembra roscado MECM está diseñado para la sujeción, separación y posicionamiento de placas, paneles y componentes, manteniendo una distancia definida entre los elementos del conjunto. Su cuerpo cilíndrico proporciona una geometría externa uniforme que facilita la integración en distintas configuraciones de montaje.

Material y propiedades
Fabricado en PA66 (poliamida 66), combina resistencia mecánica, tenacidad y bajo peso, además de propiedades de aislamiento eléctrico adecuadas para ensamblajes electrónicos.

Aplicaciones

• Particularmente indicado para montaje de PCB para mantener el espacio entre la placa y el chasis, panel o estructura metálica y evitar contactos eléctricos.
• Utilizado en equipos electrónicos, cuadros y armarios eléctricos.
• También aplicable cuando se requieren reducción de peso, resistencia a la corrosión o aislamiento eléctrico entre componentes.

Normas y conformidad

• Clase de inflamabilidad: UL94 V2
• RoHS: Conforme (indicado)
• IP: No indicado / sin clasificación

Referencias disponibles (tabla)
Reference | Metric thread | L | A
00100202025 | M3 | 6,35 | 6,35
00100202026 | M3 | 7,94 | 6,35
00100202027 | M3 | 9,53 | 6,35
00100202028 | M3 | 12,70 | 6,35
00100202029 | M3 | 15,88 | 6,35
00100202030 | M3 | 19,05 | 6,35
00100202031 | M3 | 22,22 | 6,35
00100202032 | M3 | 25,40 | 6,35
00100202033 | M3,5 | 6,35 | 6,35
00100202034 | M3,5 | 7,94 | 6,35
00100202035 | M3,5 | 9,53 | 6,35
00100202036 | M3,5 | 12,70 | 6,35
00100202037 | M3,5 | 14,29 | 6,35
00100202038 | M3,5 | 15,88 | 6,35
00100202039 | M3,5 | 19,05 | 6,35
00100202040 | M3,5 | 22,22 | 6,35
00100202041 | M3,5 | 23,81 | 6,35
00100202042 | M3,5 | 25,40 | 6,35
00100202043 | M3,5 | 38,10 | 6,35
00100202044 | M4 | 6,35 | 6,35
00100202051 | M4 | 6,35 | 7,95
00100202045 | M4 | 9,53 | 6,35
00100202052 | M4 | 9,53 | 7,95
00100202046 | M4 | 12,70 | 6,35
00100202053 | M4 | 12,70 | 7,95
00100202047 | M4 | 15,88 | 6,35
00100202054 | M4 | 15,88 | 7,95
00100202048 | M4 | 19,05 | 6,35
00100202055 | M4 | 19,05 | 7,95
00100202049 | M4 | 22,22 | 6,35
00100202056 | M4 | 22,22 | 7,95
00100202050 | M4 | 25,40 | 6,35
00100202057 | M4 | 25,40 | 7,95
00100202058 | M5 | 6,35 | 9,53
00100202065 | M5 | 6,35 | 12,70
00100202059 | M5 | 9,53 | 9,53
00100202066 | M5 | 9,53 | 12,70
00100202060 | M5 | 12,70 | 9,53
00100202067 | M5 | 12,70 | 12,70
00100202061 | M5 | 15,88 | 9,53
00100202068 | M5 | 15,88 | 12,70
00100202062 | M5 | 19,05 | 9,53
00100202069 | M5 | 19,05 | 12,70
00100202063 | M5 | 22,22 | 9,53
00100202070 | M5 | 22,22 | 12,70
00100202064 | M5 | 25,40 | 9,53
00100202071 | M5 | 25,40 | 12,70

Recursos adicionales
Dibujo 2D y vídeo del producto disponibles para descargar en la página del producto.

Especificaciones técnicas

• Modelo: MECM
• Material: PA66 (poliamida 66)
• Inflamabilidad: UL94 V2
• RoHS: indicado como conforme
• Índice IP: no indicado
• Unidades de medida: milímetros
• Aplicaciones típicas: montaje de PCB, equipos electrónicos, cuadros y armarios eléctricos
• Geometría externa: cilíndrica, uniforme
