Amortiguador rotativo TBE
hidráulicopara la industria del automóvilde simple efecto

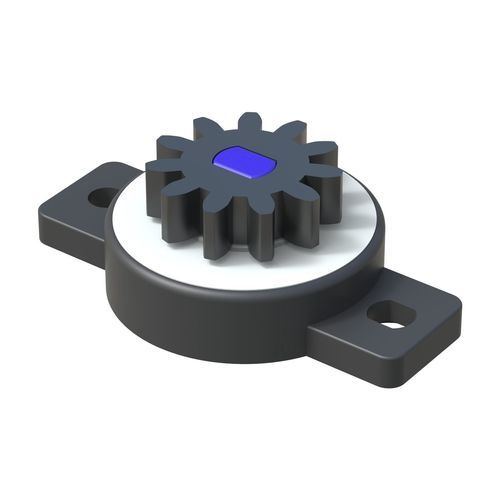

Amortiguador rotativo - TBE - ISC PLASTIC PARTS - hidráulico / para la industria del automóvil / de simple efecto
Amortiguador rotativo - TBE - ISC PLASTIC PARTS - hidráulico / para la industria del automóvil / de simple efecto
Añadir a mis favoritos
Añadir al comparador

Características

Función
rotativo
Tecnología
hidráulico
Aplicaciones
para la industria del automóvil
Otras características
de simple efecto
Diámetro

Mín.: 6,6 mm
(0,3 in)

Máx.: 12,8 mm
(0,5 in)

Altura

Mín.: 3 mm
(0,1 in)

Máx.: 10 mm
(0,4 in)

Descripción

Descripción
Amortiguador rotativo unidireccional modelo TBE diseñado para controlar y ralentizar el movimiento rotatorio en aplicaciones de apertura. Disponible en varias configuraciones de dientes para ajustarse a distintos perfiles de carrera y restricciones de instalación. Suele emplearse para controlar la carrera de apertura de puertas, tapas o paneles; algunas variantes pueden utilizarse en funciones de temporización o movimientos radiales.

Aplicaciones
  • Apertura controlada de puertas, paneles y cubiertas
  • Mecanismos de temporización y retorno
  • Integración en conjuntos que requieren amortiguación rotacional definida


Certificaciones y cumplimiento
  • RoHS: Sí
  • UL94: No especificado / Sin datos
  • Clase IP: No especificado / Sin datos


Medidas
Medidas expresadas en: Milímetros

Medios
  • Dibujos técnicos: PDF de dibujo disponible (dibujos 2D)
  • Vídeo: Vídeo del producto disponible
  • Imágenes: Renders e imágenes de dibujos técnicos disponibles


Variantes (tabla)
Referencia | Nº de dientes (Z) | Diámetro primitivo Dp (mm) | h / H (mm) | D (mm) | A (mm) | c (mm)
50002000101 | 10 | 8.00 | 3.50 / 8.50 | 15.20 | 24.00 | 2.10
50002000102 | 11 | 6.60 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000100 | 11 | 8.80 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000103 | 11 | 8.80 | 4.50 / 9.50 | 15.20 | 24.00 | 2.10
50002000104 | 11 | 8.80 | 5.00 (3+2) / 10.00 | 15.20 | 24.00 | 2.10
50002000106 | 12 | 9.60 | 3.50 / 8.00 | 15.20 | 24.00 | 2.10
50002000105 | 12 | 9.60 | 3.50 / 8.50 | 15.20 | 24.00 | 2.10
50002000107 | 13 | 10.40 | 5.00 / 10.00 | 15.20 | 24.00 | 2.10
50002000108 | 14 | 7.00 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000109 | 16 | 12.80 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000110 | 16 | 12.80 | 5.00 / 10.00 | 15.20 | 24.00 | 2.10

Especificaciones técnicas
  • Modelo: TBE
  • Marca: ISC Plastic Parts
  • Conforme RoHS: Sí
  • UL94: No especificado
  • Clase IP: No especificado
  • Unidad de medida: Milímetros
  • Medios disponibles: dibujo 2D (PDF), vídeo del producto, renders e imágenes de dibujo
  • Número de variantes listadas: 11 (referencias proporcionadas en la tabla anterior)
