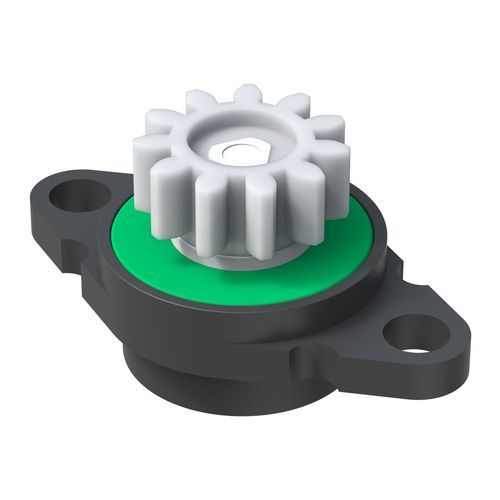

Retenedor de puertas rotativo TBH

para aplicaciones automóviles

Descripción
Los amortiguadores rotativos de la serie TBH se ofrecen en una gama de valores de par y se utilizan habitualmente para controlar el recorrido de apertura de puertas o paneles. También se emplean en dispositivos de temporización y otros mecanismos que requieren movimiento radial controlado. La integración de un amortiguador proporciona movimiento controlado y puede mejorar la percepción de acabado de los conjuntos.

Conformidad y Normas
UL94: No
IP: No
RoHS: Sí

Medidas
Medidas expresadas en: Milímetros (mm)

Dibujos
PDF de dibujo: disponible (dibujos 2D)

Medios
Imágenes: render del producto y dibujo técnico disponibles
Vídeo: vídeo del producto disponible

Tabla - Referencias de producto
Referencia | Nº de dientes (Z) | Diámetro primitivo Dp | h | D | A | H | c | Más info
50002000200 | 11 | 13,75 | 6,00 | 22,00 | 40,00 | 19,00 | 5,00 | información disponible

Especificaciones técnicas

• Modelo: TBH
• Referencia: 50002000200
• Nº de dientes (Z): 11
• Diámetro primitivo (Dp): 13,75 mm
• h: 6,00 mm
• D: 22,00 mm
• A: 40,00 mm
• H: 19,00 mm
• c: 5,00 mm
• Unidad de medidas: Milímetros
• RoHS: Conforme
• UL94: No especificado / no aplicable
• IP: No especificado
• Medios: imagen principal de render, imagen del dibujo técnico, vídeo del producto disponibles
