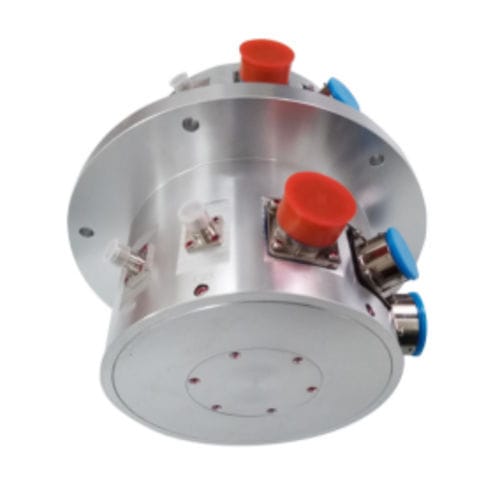

Anillo colector para la industria aeronáutica DHS160-41-2S

para equipamiento médicopara videovigilancia HDpara antena radar

Descripción corta

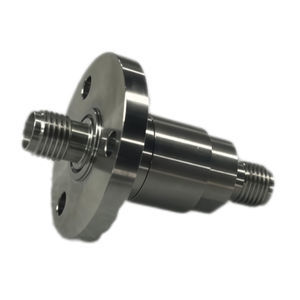

La junta rotativa RF de alta frecuencia (anillo deslizante RF) está diseñada para sistemas de rotación continua y transmite señales de alta frecuencia y alta velocidad desde la parte fija a la parte giratoria. Soporta señales analógicas y digitales de alta velocidad en el rango de 500 MHz – 50 GHz. La unidad presenta un diseño compacto, rendimiento estable, buen apantallamiento y baja interferencia. Apta para integración en distintas aplicaciones industriales y de comunicaciones. Esta serie incluye anillos deslizantes HF puros y anillos deslizantes eléctricos híbridos HF.

Características

• Rango de frecuencia: 500 MHz – 50 GHz
• Diseño compacto con apantallamiento eficaz y baja interferencia electromagnética
• Transmisión simultánea de múltiples señales (analógicas y digitales de alta velocidad)
• Pérdida de inserción muy baja y fluctuaciones de transmisión mínimas
• Construcción duradera sin mantenimiento

Aplicaciones

• Sistemas de antenas radar y radares
• Equipos de sistemas militares
• Sistemas de videovigilancia en red HD
• Sistemas de comunicación por satélite
• Equipos médicos de imagen y diagnóstico
• Control del tráfico aéreo y sistemas de defensa antimisiles

Especificaciones técnicas

• Modelo: DHS160-41-2S
• Número de circuitos: 41
• Rango de frecuencia: 500 MHz – 50 GHz
• Temperatura de funcionamiento: -40°C ~ +65°C
• Corriente nominal: personalizable
• Humedad de funcionamiento: <70%
• Tensión nominal: 0 ~ 240 VAC/VDC
• Grado de protección: IP54
• Resistencia de aislamiento: ≥1000 MΩ @ 500 VDC
• Resistencia dieléctrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Material de la carcasa: Aleación de aluminio
• Material de contacto eléctrico: Metal precioso
• Variación de resistencia dinámica: ≤10 mΩ
• Especificación del cable: Cable flexible trenzado estañado aislado en Teflón de colores
• Velocidad de rotación: 0 ~ 600 rpm
• Longitud del cable: 500 mm + 20 mm
