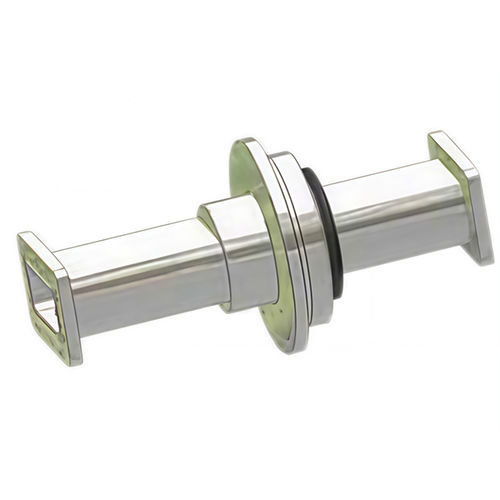

Anillo colector para redes de telecomunicación HS-1RJ-005

industrialpara antena radarde aleación

Descripción breve
Junta rotativa de guía de ondas WR284/G monokana optimizada para 2,70–2,90 GHz. Entrega 1 MW pico y 1 kW de potencia media, con VSWR ≤1,2 y pérdida de inserción ≤0,2 dB. Velocidad de rotación máxima 10 rpm, vida útil estimada 6×10^6 ciclos, índice de protección IP65, temperatura de funcionamiento 0°C a +55°C. Diseñada para radar, comunicaciones por satélite y sistemas RF industriales de alta potencia.

Características clave

• Frecuencia y capacidad de potencia: Opera en 2,70–2,90 GHz (WR284/G). Soporta 1 MW pico y 1 kW medio, VSWR ≤1,2 y pérdida de inserción ≤0,2 dB para minimizar la degradación de la señal y garantizar la entrega eficiente de potencia.
• Durabilidad mecánica y vida rotacional: Diseñada para operación continua hasta 10 rpm con vida útil de 6×10^6 ciclos. Construida en aleación de alta resistencia y resistente a la corrosión con rodamientos y sellos de precisión para soportar vibraciones y rotaciones repetidas.
• Protección ambiental y rango operativo: Clasificación IP65 (estanca al polvo y protegida contra chorros de agua a baja presión). Calificada para funcionamiento entre 0°C y +55°C para despliegues en interiores/exteriores exigentes.
• Ingeniería e integración: Interfaz de guía de ondas WR284/G mecanizada según tolerancias industriales para una integración sencilla con componentes estándar. Blindaje EMI y características claras de montaje/alineación facilitan la instalación.
• Aseguramiento de calidad y cumplimiento: Probada en fábrica para VSWR, pérdida de inserción, manejo de potencia, resistencia de rotación y resistencia ambiental; cumple las guías IEEE aplicables y pasa controles de calidad rigurosos.

Tabla de producto
Configuración de canal : Monokana : Simplifica la integración en aplicaciones de señal única, reduce complejidad y coste
Estándar de guía de ondas : WR284/G : Compatible con componentes WR284/G estándar, no requiere adaptadores personalizados
Rango de frecuencia : 2,70–2,90 GHz : Optimizado para aplicaciones de media/alta frecuencia (radar, comunicaciones satelitales)
Potencia pico : 1 MW : Soporta aplicaciones RF de alta intensidad, adecuado para transmisores de alta potencia
Potencia media : 1 kW : Soporta operación continua de alta potencia sin sobrecalentamiento ni pérdida de rendimiento
VSWR : ≤1,2 : Minimiza la reflexión de señal, asegura la adaptación de impedancia y la integridad de la señal
Pérdida de inserción : ≤0,2 dB : Reduce el desperdicio de potencia, maximiza la eficiencia energética y la calidad de la señal
Velocidad rotacional máxima : 10 rpm : Soporta rotación continua de antenas y maquinaria, garantiza rendimiento fluido
Vida útil : 6×10^6 ciclos : Fiabilidad a largo plazo, reduce costes de mantenimiento y reemplazo
Índice de protección : IP65 : Hermético al polvo y resistente al agua, apto para entornos duros interiores/exteriores
Temperatura de operación : 0°C–+55°C : Se adapta a diversos climas, fiable en muchas condiciones de campo e industriales
Material mecánico : Aleación de alta resistencia, resistente a la corrosión : Soporta esfuerzo rotacional y desgaste ambiental, prolonga la vida útil
Cumplimiento : Normas IEEE : Cumple requisitos industriales globales, garantiza compatibilidad con sistemas internacionales

Especificaciones técnicas

• Modelo: HS-1RJ-005
• Configuración de canal: Monokana
• Estándar de guía de ondas: WR284/G
• Rango de frecuencia: 2,70–2,90 GHz
• Potencia pico: 1 MW
• Potencia media: 1 kW
• VSWR: ≤1,2
• Pérdida de inserción: ≤0,2 dB
• Velocidad rotacional máxima: 10 rpm
• Vida útil: 6×10^6 ciclos
• Índice de protección: IP65
• Temperatura de funcionamiento: 0°C a +55°C
• Material mecánico: Aleación de alta resistencia, resistente a la corrosión
• Cumplimiento: Normas IEEE
• Aplicaciones típicas: Radar, comunicaciones por satélite, sistemas RF industriales de alta potencia
