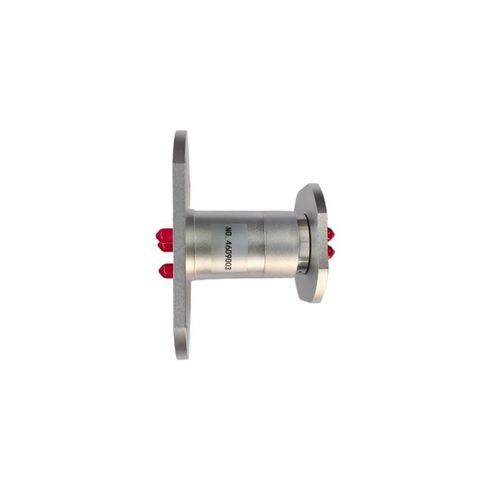

Anillo colector de varias vías HS-04RJ-040

de radio-frecuenciaRFcon conector RF coaxial

Descripción del producto
La junta giratoria RF de 4 canales (anillo colector híbrido) está diseñada para transmitir cuatro señales de alta frecuencia independientes junto con alimentación eléctrica a través de una interfaz giratoria, garantizando integridad de señal constante y fiabilidad mecánica para aplicaciones industriales y antenas radar exigentes.

Descripción breve

• Modelo: HS-04RJ-040
• Canales: 4 canales (CH1–CH4)
• Interfaz: SMA-F (50 Ω)
• Frecuencia: DC – 2,5 GHz
• Potencia: 200 W (pico) / 20 W @ 1 GHz (promedio)
• Eléctrico: 2 A / 440 VAC/DC
• Protección y vida: IP51 / 5 000 000 revoluciones
• Velocidad: 100 rpm

Características clave y ventajas

• Transmisión híbrida: Integra 4 canales RF con contactos eléctricos (corriente nominal 2 A, 440 VAC/DC máx.) en una unidad compacta para la transmisión conjunta de RF y potencia.
• Alta capacidad de potencia: Soporta hasta 200 W pico y 20 W promedio @ 1 GHz por canal.
• Alto rendimiento RF: Bajo ROS (máx. 1,3) y baja pérdida de inserción (máx. 0,5 dB) para minimizar reflexiones y distorsiones.
• Construcción robusta: Grado de protección IP51; aislamiento típico ~50 dB y baja variación de resistencia de contacto para una aislación RF fiable.
• Duradero y rápido: Capaz de operar hasta 100 rpm con una vida útil mínima de 5 000 000 revoluciones.
• Listo para entornos exigentes: Diseñado para operar en un amplio rango de temperaturas con alta tolerancia a la humedad.

Aplicaciones
Indicado para radares de control de tráfico aéreo, antenas giratorias, comunicaciones por satélite, mesas de ensayo microondas y sistemas automatizados que requieran transmisión continua de RF y alimentación a 360°.

Personalización y soporte
Opciones OEM/ODM disponibles para rangos de frecuencia personalizados, conectores alternativos (p. ej. N-type, TNC, 2.92 mm), tamaños de brida y configuraciones híbridas según los requisitos del sistema.

Características / especificaciones técnicas

• Modelo: HS-04RJ-040
• Canales: 4 (CH1–CH4)
• Interfaz RF: SMA-F, 50 Ω
• Rango de frecuencias: DC – 2,5 GHz
• Potencia pico: 200 W por canal (pico)
• Potencia media: 20 W por canal @ 1 GHz
• Contactos eléctricos: Corriente nominal 2 A
• Tensión máxima de trabajo: 440 VAC/DC
• ROS: Máx. 1,3
• Pérdida de inserción: Máx. 0,5 dB
• Aislamiento: ~50 dB
• Variación de resistencia de contacto: Máx. ~10 mΩ
• Grado de protección: IP51
• Velocidad de rotación: Hasta 100 RPM
• Vida útil: Mínimo 5 000 000 revoluciones
• Temperatura de funcionamiento: -30 °C a +80 °C
• Humedad: Hasta 85 % HR
