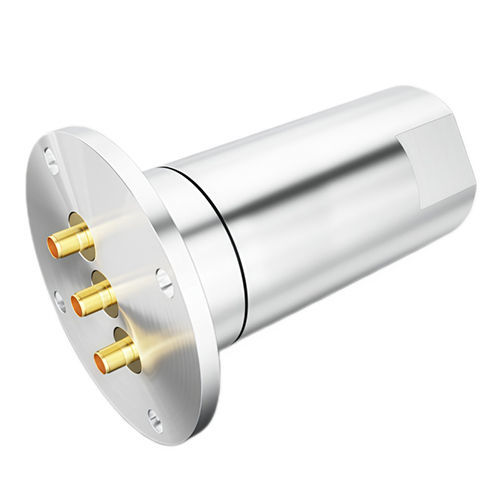

Anillo colector para redes de telecomunicación

para antena radarpara bancos de pruebade aluminio

Descripción breve
Plataforma de anillo colector de media frecuencia (nombre comercial: Ingiant Medium Frequency Slip-Ring) con tres canales RF independientes de 50Ω para 1–5,25 GHz. Configuración estándar: conectores SMA-F, potencia media 10 W por canal, pérdida de inserción ≤1,2 dB, aislamiento ≥50 dB y estabilidad de fase ±2° a ±4°. Rango de funcionamiento: -40°C a +70°C; IP51; vida útil mínima 5 millones de revoluciones a 30 rpm.

Resumen del producto
El anillo colector mantiene la integridad de la señal RF (pérdida de inserción, VSWR, aislamiento, fase) durante rotación continua de 360°, evitando el enredo de cables y permitiendo interfaces RF giratorias fiables para pedestales de antena, radares, bancos de prueba y otros sistemas microondas rotativos.

Tabla completa de parámetros

• Canales: 3 canales independientes 50Ω (estándar)
• Tipo de conector (estándar): SMA-F (50Ω)
• Rango de frecuencia (estándar): 1 – 5,25 GHz
• Potencia media (por canal, máx): 10 W CW
• VSWR (máx): CH1 1,5; CH2/CH3 1,6
• Variación VSWR (máx): CH1 0,1 dB; CH2/CH3 0,2 dB
• Pérdida de inserción (máx): CH1 1,0 dB; CH2/CH3 1,2 dB
• Variación pérdida de inserción (máx): CH1 0,3 dB; CH2 0,15 dB; CH3 0,3 dB
• Aislamiento (mín): ≥50 dB entre canales
• Estabilidad de fase (máx): ±2° a ±4° según el canal

Parámetros mecánicos y ambientales

• Velocidad de rotación máxima: 30 rpm (estándar)
• Vida útil (mín): 5.000.000 de revoluciones
• Par máximo: 0,6 N·m a temperatura ambiente
• Temperatura de funcionamiento: -40°C a +70°C
• Temperatura de almacenamiento: -50°C a +85°C
• Humedad relativa (máx): 95%
• Índice IP: IP51 (IP superior disponible por personalización)
• Material de la carcasa: Aleación de aluminio con oxidación conductora

Interpretación técnica de parámetros clave

• Rango de frecuencia: Cubre L‑band, S‑band y parte baja de C‑band; la plataforma puede diseñarse hasta DC–18/26,5/40 GHz.
• Potencia: 10 W CW por canal en carga adaptada; potencias superiores disponibles mediante diseño térmico.
• Estabilidad de impedancia: Bajo VSWR y pequeñas variaciones en rotación indican contactos RF y tolerancias mecánicas de precisión.
• Estabilidad de amplitud: Baja pérdida de inserción y variación limitada son críticas para sistemas sensibles en amplitud.
• Aislamiento: ≥50 dB reduce fugas entre canales e intermodulación en entornos multi‑portadora.
• Estabilidad de fase: ±2°–±4° adecuado para sistemas coherentes (arrays en fase, interferometría, SAR).

Aplicaciones típicas

• Sistemas radar terrestres (transmisión/recepción y bucles de calibración)
• Pedestales de antena para comunicaciones por satélite con seguimiento continuo
• Bancos de prueba de guerra electrónica y simuladores rotativos de amenazas
• Equipos médicos de microondas con cabezas rotativas
• Calentamiento industrial por microondas con alimentación rotatoria continua
• Platos giratorios de prueba y medida para caracterización de patrones de antena

Capacidades de personalización no estándar

• Número de canales: 1 a 8+ (diámetro incrementado según necesidad)
• Rangos de frecuencia: DC–18 GHz, DC–26,5 GHz, DC–40 GHz o bandas personalizadas
• Opciones de conector: N, TNC, BNC, 2.92mm (K), 2.4mm, SMP, SSMA, etc.
• Potencias: 50 W, 100 W, 200 W (con diseño térmico)
• Velocidad de rotación: hasta 300 rpm con rodamientos de precisión
• Protección ambiental: IP65/IP67, niebla salina, resistencia fúngica
• Materiales y acabados: acero inoxidable, latón, aleaciones de cobre; niquelado/plata/o dorado
• Montaje: patrones de pernos a medida, diámetros piloto, características anti‑rotación
• Seguimiento de fase: emparejamiento de fase en función de la rotación entre unidades

Aseguramiento de la calidad y pruebas rigurosas

• Verificación RF al 100 %: VSWR, pérdida de inserción y aislamiento medidos en toda la banda, estático y en rotación.
• Registro de estabilidad de fase durante rotaciones continuas a velocidad nominal.
• Pruebas mecánicas: par a temperaturas extremas, excentricidad en la interfaz rotativa, ensayos de resistencia para validar la vida útil mínima.
• Screening ambiental: ciclos térmicos, calor y humedad, y vibración según normas aplicables.

Especificaciones técnicas

• Brand: Ingiant
• Nombre comercial: Ingiant Medium Frequency Slip-Ring
• Rango de frecuencia: 1–5,25 GHz (estándar)
• Canales: 3 canales independientes 50Ω
• Tipo de conector (estándar): SMA-F (50Ω)
• Potencia media por canal: 10 W
• VSWR (máx): CH1 1,5 ; CH2/CH3 1,6
• Pérdida de inserción (máx): CH1 1,0 dB ; CH2/CH3 1,2 dB
• Aislamiento (mín): 50 dB
• Estabilidad de fase: ±2° a ±4° según canal
• Velocidad máxima de rotación: 30 rpm (velocidades mayores bajo petición)
• Vida útil (mín): 5.000.000 de revoluciones
• Par máximo: 0,6 N·m a temperatura ambiente
• Temperatura de funcionamiento: -40°C a +70°C
• Temperatura de almacenamiento: -50°C a +85°C
• Humedad relativa (máx): 95%
• Índice IP: IP51 (personalizable)
• Material de la carcasa: aleación de aluminio con oxidación conductora
