Anillo colector para la industria aeronáutica

médicopara aplicaciones industrialespara antena radar

Resumen del producto

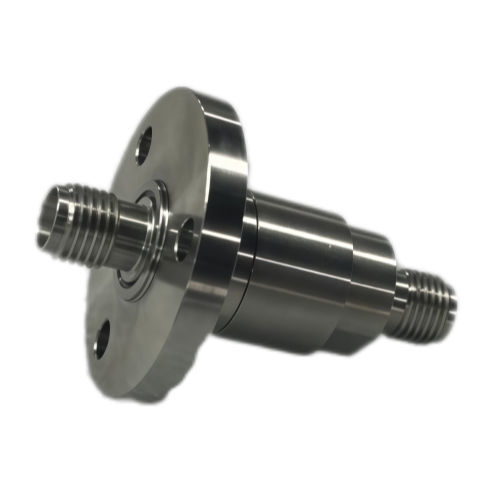

Unión rotatoria de un canal para transmisión confiable de señales RF entre partes fijas y giratorias en la banda DC–18 GHz. Diseñada para radares, estaciones terrenas satelitales, bancos de prueba de microondas y sistemas de defensa, con estructura de acero inoxidable, larga vida mecánica y opciones de personalización no estándar para requisitos específicos de interfaz o entorno.

Características clave

• Rango de frecuencias: DC a 18 GHz
• Pérdida por inserción: ≤0,3 dB (típica)
• VSWR: ≤1,25
• Manejo de potencia: hasta 100 W @ DC–2 GHz; 50 W @ 2–8 GHz; 25 W @ 8–15 GHz; 20 W @ 15–18 GHz
• Velocidad de giro: 0–300 RPM
• Vida útil: ≥10 millones de revoluciones
• Torque: ≤0,5 N·m
• Temperatura de operación: -40 °C a +80 °C
• Temperatura de almacenamiento: -55 °C a +85 °C
• Tolerancia de humedad relativa: hasta 95 %
• Material: acero inoxidable
• Grado de protección: IP41
• Normas de ensayo: GJB150.9A-2009 (humedad), GJB150.16A-2009 (vibración), GJB150.18A-2009 (choque)

Aplicaciones

• Sistemas de antena radar rotativos que requieren transmisión estable hasta 18 GHz
• Platos de ensayo en cámaras anecoicas para microondas
• Antenas para seguimiento en estaciones terrenas satelitales
• Interfaces rotativas en sistemas de guerra electrónica
• Enlaces de comunicación militares y aeroespaciales
• Equipos de imagen médica con componentes RF giratorios
• Plataformas industriales rotativas de alta frecuencia

Calidad y fiabilidad
Cada unidad se valida según normas ambientales de grado militar, incluyendo calor y humedad, vibración y choque mecánico conforme a la serie GJB150. La producción incorpora control de calidad estricto e inspecciones. Se ofrecen personalizaciones no estándar para entornos más severos, rangos de temperatura ampliados, mayores índices IP o conectores específicos.

Por qué elegir este producto

• Configuración personalizable: número de canales, frecuencia, potencia e interfaces mecánicas
• Ensayos ambientales de grado militar para condiciones exigentes
• Larga vida útil (≥10 millones de revoluciones) que reduce mantenimiento y paradas
• Rendimiento en alta frecuencia estable hasta 18 GHz con bajas pérdidas y bajo VSWR
• Estructura en acero inoxidable para resistencia a la corrosión y durabilidad en campo

Especificaciones técnicas

• Denominación: junta rotatoria de un canal
• Rango de frecuencias: DC a 18 GHz
• Pérdida por inserción: ≤0,3 dB (típica)
• VSWR: ≤1,25
• Manejo de potencia: hasta 100 W @ DC–2 GHz; 50 W @ 2–8 GHz; 25 W @ 8–15 GHz; 20 W @ 15–18 GHz
• Velocidad de giro: 0–300 RPM
• Vida útil: ≥10 millones de revoluciones
• Torque: ≤0,5 N·m
• Temperatura de operación: -40 °C a +80 °C
• Temperatura de almacenamiento: -55 °C a +85 °C
• Tolerancia de humedad relativa: hasta 95 %
• Material: acero inoxidable
• Grado de protección: IP41
• Normas de ensayo: GJB150.9A-2009, GJB150.16A-2009, GJB150.18A-2009
