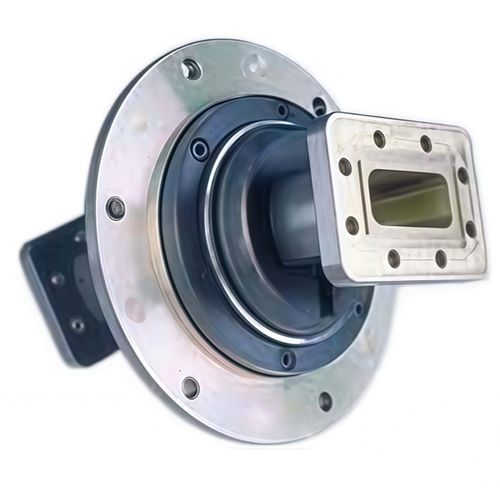

Anillo colector para la industria aeronáutica HS-1RJ-006

marinopara antena radarrobusto

Descripción breve
Esta unión rotatoria RF monicanal para guía de onda WR187/G opera en 5,4–5,9 GHz y está concebida para transmisión RF de alta potencia en plataformas giratorias, habitual en aplicaciones aeroespaciales y de radar. Soporta 1,1 MW en pico y 4 kW en promedio, manteniendo bajo VSWR y baja pérdida de inserción, con vida mecánica de 6×10⁶ revoluciones y protección IP65.

Modelo
HS-1RJ-006

Características

• Rendimiento RF de precisión para la banda C 5,4–5,9 GHz: VSWR ≤1,2 y pérdida de inserción ≤0,2 dB para reducir reflexiones y conservar la integridad de la señal.
• Manejo de alta potencia: 1,1 MW pico y 4 kW promedio para sistemas transmisores exigentes.
• Larga vida mecánica: diseñado para 6×10⁶ revoluciones con rodamientos de precisión y construcción robusta para funcionamiento continuo.
• Protección ambiental: grado IP65 y rango de operación 0 °C a +55 °C.
• Especificaciones mecánicas: diseño monicanal WR187/G; velocidad máxima de rotación 10 RPM.

Especificaciones técnicas (tabla)
Parámetro — Especificación
Rango de frecuencias — 5,4–5,9 GHz
Tamaño de guía de onda — WR187/G
Canales — Monicanal
Potencia pico — 1,1 MW
Potencia media — 4 kW
VSWR — ≤1,2
Pérdida de inserción — ≤0,2 dB
Velocidad máxima de rotación — 10 RPM
Vida útil — 6×10⁶ revoluciones
Protección — IP65
Temperatura de funcionamiento — 0 °C a +55 °C

Aplicaciones

• Sistemas radar (aeronáuticos, terrestres, marítimos)
• Antenas de comunicaciones por satélite
• Equipos RF industriales de alta potencia
• Plataformas de comunicaciones rotativas
• Sistemas RF militares y aeroespaciales

Beneficios clave para el comprador

• Minimiza pérdida y distorsión de la señal en enlaces RF rotativos
• Proporciona rendimiento fiable en aplicaciones de alta potencia
• Reduce el mantenimiento con mayor vida útil
• Asegura operación estable en entornos adversos (IP65)
• Facilita la integración en sistemas de guía de onda WR187

Especificaciones técnicas

• Rango de frecuencias: 5,4–5,9 GHz
• Tamaño de guía de onda: WR187/G
• Canales: Monicanal
• Potencia pico: 1,1 MW
• Potencia media: 4 kW
• VSWR: ≤1,2
• Pérdida de inserción: ≤0,2 dB
• Velocidad máxima de rotación: 10 RPM
• Vida útil: 6×10⁶ revoluciones
• Protección: IP65
• Temperatura de funcionamiento: 0 °C a +55 °C
