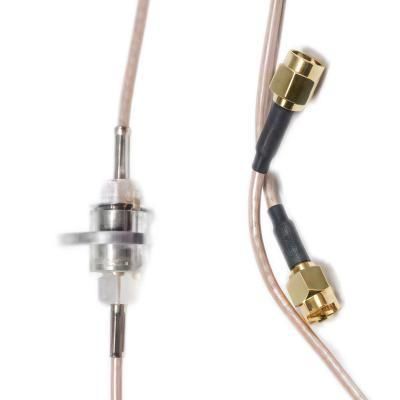

Anillo colector para redes de telecomunicación HS-02RJ-005para instrumentos de medidade videovigilanciapara antena radar
Añadir a mis favoritos
Añadir al comparador
Características
- Aplicaciones
- para antena radar, para instrumentos de medida, para redes de telecomunicación, de videovigilancia
- Otras características
- de varias vías, SMA, RF, con conector RF coaxial
- Tensión
48 V
- Corriente primaria
0,5 A
- Velocidad de rotación
Máx.: 60 rpm
(377 rad.min-1)Mín.: 0 rpm
(0 rad.min-1)- Número de contactos
2 unit
Descripción
Descripción breve
Detalle del producto
Especificaciones técnicas
- Junta rotatoria RF HS-02RJ-005 de 2 canales SMA-M
- Frecuencia de operación DC–3,0 GHz, impedancia nominal 50 Ω, potencia media máxima 18 W
- Pérdida de inserción máxima ≤2,4 dB, VSWR máximo ≤1,35, velocidad de rotación máxima 60 rpm, vida mínima 250 000 revoluciones
- Clase de protección IP51; temperatura de funcionamiento −40°C a +85°C; capacidad de transporte DC 0,5 A / 48 VDC; adecuada para sistemas rotativos de alta frecuencia
Detalle del producto
- Diseñada para la transmisión fiable de señales RF en ensamblajes giratorios e integraciones con anillos deslizantes
- Configuración de doble canal SMA-M que proporciona ancho de banda DC–3,0 GHz con interfaz estándar de 50 Ω
- Pérdida de inserción reducida y VSWR controlado, junto con capacidad de manejo de potencia y larga vida mecánica para operación continua
- Casos de uso típicos: subsistemas radar, antenas de comunicaciones en plataformas giratorias, equipos de prueba y medida, sistemas de vigilancia
Especificaciones técnicas
- Modelo: HS-02RJ-005
- Canales: 2
- Tipo de conector: SMA-M
- Rango de frecuencia: DC - 3,0 GHz
- Impedancia: 50 Ω
- Potencia media máxima: 18 W
- Pérdida de inserción máxima: ≤ 2,4 dB
- VSWR máximo: ≤ 1,35
- Velocidad de rotación máxima: 60 rpm
- Vida mínima: 250 000 revoluciones
- Clase de protección: IP51
- Temperatura de funcionamiento: -40°C ~ +85°C
- Capacidad de transporte DC: 0,5 A / 48 VDC
- Aplicaciones típicas: radar, sistemas de comunicación, equipos de ensayo, sistemas de vigilancia
