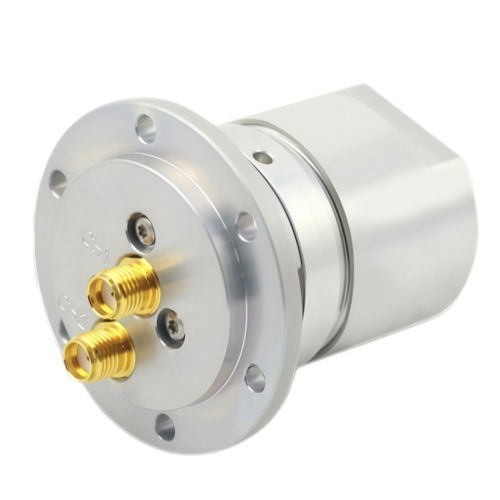

Anillo colector para redes de telecomunicación HS-02RJ-004

para la industria aeronáuticaindustrialpara instrumentos de medida

Descripción breve
Esta junta rotativa RF de 2 canales cuenta con interfaces SMA-F (50 Ω) y cubre DC–4,5 GHz. Soporta 1 kW de potencia pico, 50 W de potencia media @1 GHz, baja pérdida de inserción, 60 dB de aislamiento entre canales y VSWR optimizado. Clasificación IP51, -40°C a +70°C, 50 RPM máx. y 5,000,000 revoluciones de vida útil para aplicaciones industriales exigentes.

Descripción del producto
Junta rotativa RF doble canal de alto rendimiento
Esta junta rotativa RF de doble canal está diseñada para habilitar una transmisión RF continua y de baja pérdida entre partes fijas y giratorias. Sus contactos de precisión y canales aislados reducen la diafonía y mantienen la integridad de la señal durante rotación sostenida, adecuada para radares profesionales, comunicaciones y equipos de prueba.

Características clave y ventajas

• Diseño de doble canal: Transmisión simultánea de dos señales RF independientes con 60 dB de aislamiento para evitar diafonía.
• Alta capacidad de potencia: 1 kW pico y 50 W media @1 GHz para transmisores de alta potencia y equipos radar.
• Rendimiento eléctrico superior: Pérdida de inserción muy baja y VSWR optimizado para minimizar reflexiones y preservar la calidad de la señal.
• Construcción robusta y duradera: Carcasa de aleación de aluminio con tratamiento de oxidación conductora, bajo par de funcionamiento y vida útil de 5,000,000 revoluciones.
• Adaptabilidad ambiental: Rango de funcionamiento -40°C a +70°C, protección IP51 y hasta 50 RPM de velocidad de rotación para instalaciones interiores/exteriores.

Especificaciones técnicas

• Modelo: HS-02RJ-004
• Marca: Ingiant
• Número de canales: 2 (independientes, aislados)
• Rango de frecuencia: DC a 4.5 GHz
• Impedancia: 50 Ω
• Tipo de conector: SMA hembra (SMA-F)
• Potencia pico: 1 kW
• Potencia media: 50 W @ 1 GHz
• Aislamiento de canal: 60 dB
• Velocidad máxima de rotación: 50 RPM
• Vida útil: 5,000,000 revoluciones
• Temperatura de funcionamiento: -40°C a +70°C
• Clasificación de protección: IP51
• Material de la carcasa: Aleación de aluminio con tratamiento de oxidación conductora

Aplicaciones típicas

• Sistemas radar: pedestales de antena y escáneres para defensa, control de tráfico aéreo y monitorización meteorológica.
• Sistemas de comunicación RF: transmisores de alta potencia, terminales satelitales y comunicaciones militares.
• Automatización industrial: mesas giratorias, articulaciones robóticas y dispositivos de ensayo giratorios.
• Militar y aeroespacial: plataformas de vigilancia e instalaciones radar embarcadas que requieren alta fiabilidad.
• Pruebas y mediciones: bancos de prueba RF de precisión que necesitan transmisión estable durante la rotación.

Cómo este producto mejora su trabajo
Esta junta rotativa evita la degradación de la señal y las interferencias en sistemas rotativos mediante alta aislamiento y baja pérdida, reduciendo mantenimiento y tiempos de inactividad. Su construcción duradera y larga vida útil disminuyen el coste total de propiedad y garantizan transmisión RF fiable en aplicaciones industriales y de defensa críticas.
