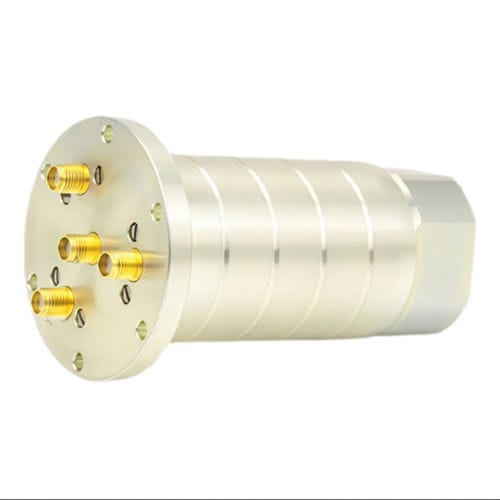

Anillo colector de bajo par HS-04RJ-001

de varias víascon conector RF coaxialSMA

Descripción corta
Esta junta rotativa RF de 4 canales (modelo HS-04RJ-001) proporciona transmisión fiable entre componentes estacionarios y giratorios mediante conectores SMA hembra (50 Ω). Cubre 0–4 GHz, soporta hasta 50 W por canal y está diseñada para larga vida mecánica y uso industrial/exterior con protección IP65.

Características clave

• 4 canales RF independientes: transmisión simultánea de cuatro señales 0–4 GHz separadas.
• Amplia banda de frecuencia: cobertura 0–4 GHz.
• Alta capacidad de potencia: 50 W de potencia máxima de entrada por canal.
• Elevado rendimiento eléctrico:
  • Pérdida por inserción: ≤ 1 dB.
  • VSWR: ≤ 1.5.
  • Aislamiento entre canales: 55 dB.
• Interfaz estándar: conectores SMA hembra (50 Ω).
• Diseño mecánico robusto:
  • Velocidad máxima: 60 RPM.
  • Vida mecánica: 5,000,000 rotaciones.
  • Funcionamiento con bajo par.
  • Protección contra ingreso: IP65.
• Amplio rango ambiental: temperatura de funcionamiento -40°C a +65°C.

Especificaciones de rendimiento

• Número de canales: 4
• Rango de frecuencia: 0–4 GHz
• Impedancia: 50 Ω
• Tipo de conector: SMA hembra
• Potencia por canal: 50 W (máx.)
• Pérdida por inserción: ≤ 1 dB
• VSWR: ≤ 1.5
• Aislamiento entre canales: 55 dB
• Velocidad máxima de rotación: 60 RPM
• Vida mecánica: 5,000,000 rotaciones
• Grado de protección: IP65
• Temperatura de funcionamiento: -40°C a +65°C

Beneficios para compradores profesionales

• Minimiza la degradación de la señal con baja pérdida por inserción y VSWR controlado, apto para sistemas RF críticos.
• Evita interferencias mediante un alto aislamiento entre canales, permitiendo múltiples señales independientes.
• Ofrece operación a largo plazo con 5,000,000 de rotaciones y protección IP65 para instalaciones industriales y exteriores.
• Facilita la integración con conectores SMA hembra estándar y un diseño mecánico compacto.
• Opera en rangos de temperatura extremos para entornos exigentes.

Aplicaciones típicas

• Sistemas radar (control de tráfico aéreo, naval, terrestre)
• Antenas de comunicaciones por satélite (SATCOM)
• Equipos de prueba y medida RF
• Automatización industrial y maquinaria rotativa
• Sistemas de telecomunicaciones
• Plataformas militares y aeroespaciales

Especificaciones técnicas

• Modelo: HS-04RJ-001
• Número de canales: 4
• Rango de frecuencia: 0–4 GHz
• Impedancia: 50 Ω
• Tipo de conector: SMA hembra
• Potencia por canal: 50 W (máx.)
• Pérdida por inserción: ≤ 1 dB
• VSWR: ≤ 1.5
• Aislamiento entre canales: 55 dB
• Velocidad máxima de rotación: 60 RPM
• Vida mecánica: 5,000,000 rotaciones
• Grado de protección: IP65
• Temperatura de funcionamiento: -40°C a +65°C
