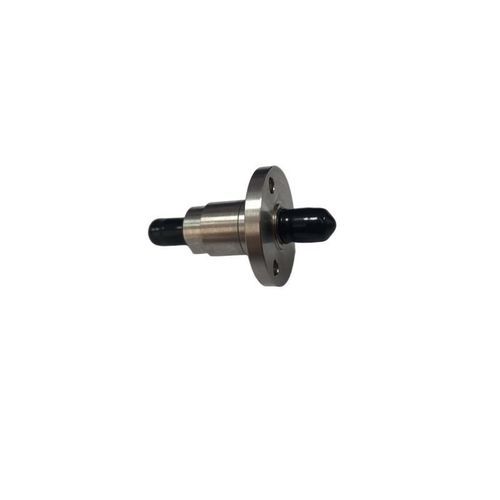

Anillo colector para la industria HS-01RJ-18G

para instrumentos de medidapara antena radarde acero inoxidable

Descripción breve

• Unión rotatoria RF de canal único (anillo deslizante)
• Modelo: HS-01RJ-18G
• Canal: 1
• Interfaz: SMA-F (50Ω)
• Rango de frecuencia: DC~18GHz
• Velocidad máxima: 300RPM
• Material: Acero inoxidable
• Grado IP: IP41
• Vida útil: ≥10 millones de revoluciones

Descripción del producto
Esta unión rotatoria RF de un canal ofrece transferencia continua de señales de alta frecuencia entre estructuras fijas y giratorias. Incorpora una brida compacta y una carcasa de acero inoxidable diseñada para sistemas de antenas rotativas y radares.

Características clave y ventajas

• Cobertura amplia DC–18GHz con impedancia 50Ω.
• Potencia admitida por banda: 100W (DC–2GHz), 50W (2–8GHz), 25W (8–15GHz), 20W (15–18GHz).
• Baja reflexión y pérdida: VSWR ≤1,25 (máx.), pérdida de inserción ≤0,3 dB (máx.).
• Compacto y resistente: diámetro de brida 25,40 mm; construcción en acero inoxidable; IP41.
• Alta velocidad y larga vida: hasta 300RPM y ≥10 millones de revoluciones.
• Amplio rango térmico: -40°C a +80°C; conforme a GJB150 (humedad, vibración, choque).
• Interfaz SMA-F estándar para integración rápida.

Aplicaciones

• Sistemas radar y antenas giratorias
• Comunicaciones por satélite y plataformas de seguimiento
• Bancos de pruebas de microondas y equipos de medida
• Automatización industrial que requiere transferencia RF a 360°

Especificaciones técnicas
Parámetro: Especificación
Canal: 1
Interfaz: SMA-F (50Ω)
Rango de frecuencia: DC~18GHz
Potencia media: 100W@DC-2GHz, 50W@2-8GHz, 25W@8-15GHz, 20W@15-18GHz
VSWR (Máx): 1,25
Pérdida de inserción (Máx): 0,3 dB
Velocidad Máx: 300RPM
Par: ≤0,5 N·m
Vida útil: ≥10 millones de revoluciones
Material: Acero inoxidable
Grado IP: IP41
Temp. funcionamiento: -40°C ~ +80°C

Detalles del modelo

• Modelo: HS-01RJ-18G
• Canales: 1
• Interfaz: SMA-F, 50Ω
• Rango de frecuencia: DC a 18 GHz
• Potencias: 100W (DC–2GHz); 50W (2–8GHz); 25W (8–15GHz); 20W (15–18GHz)
• VSWR máx: 1,25
• Pérdida de inserción máx: 0,3 dB
• Velocidad máx: 300 RPM
• Par: ≤0,5 N·m
• Vida útil: ≥10 millones de revoluciones
• Carcasa: Acero inoxidable
• Protección: IP41
• Temperatura de funcionamiento: -40°C a +80°C
