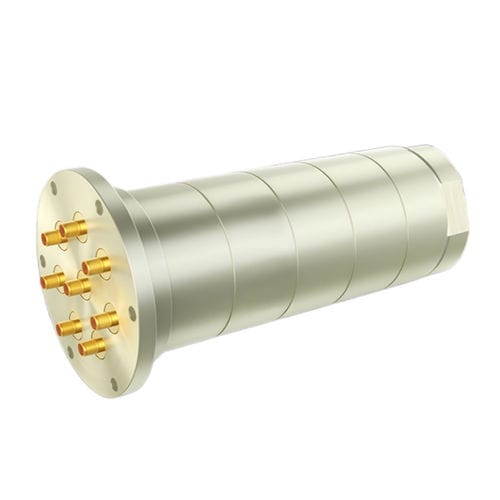

Anillo colector para la industria aeronáutica HS-8RJ-001

para aplicaciones industrialespara mesa rotativapara antena radar

Descripción general
El HS-8RJ-001 es un anillo colector RF de alto rendimiento de 8 canales con conectores SMA-F, diseñado para la transferencia fiable de señales de alta frecuencia en sistemas giratorios. Proporciona baja pérdida de inserción, VSWR controlado y alta aislación entre canales para mantener la integridad RF en aplicaciones aeronáuticas y de radar. Potencia nominal 10 W, protección IP65 y vida mecánica de 5 millones de revoluciones.

Capacidades clave

• Ocho canales RF con interfaces SMA-F (50 Ω)
• Soporte de frecuencia: canales 1–3 hasta 0–8 GHz, canales 4–8 hasta 0–6 GHz
• Baja pérdida de inserción y VSWR optimizado para mínima degradación de señal
• Alta aislación entre canales para evitar interferencias
• Diseño mecánico resistente: protección IP65, rango de operación -40 °C a +65 °C, hasta 5 millones de revoluciones

Aplicaciones típicas

• Sistemas aeroespaciales y telemetría embarcada
• Antenas de radar y vigilancia
• Plataformas giratorias y sistemas industriales que requieren transferencia RF

Especificaciones técnicas

• Modelo: HS-8RJ-001
• Canales: 8
• Tipo de conector: SMA-F (hembra), 50 Ω
• Rango de frecuencia: Canal 1–3: 0 ~ 8 GHz; Canal 4–8: 0 ~ 6 GHz
• Potencia nominal: 10 W (máx.)
• VSWR: ≤ 1,6
• Pérdida de inserción: ≤ 1,5 dB
• Aislación: ≥ 70 dB
• Velocidad máxima de rotación: 60 RPM
• Vida mecánica: 5 000 000 revoluciones
• Grado de protección: IP65
• Temperatura de funcionamiento: -40 °C ~ +65 °C
