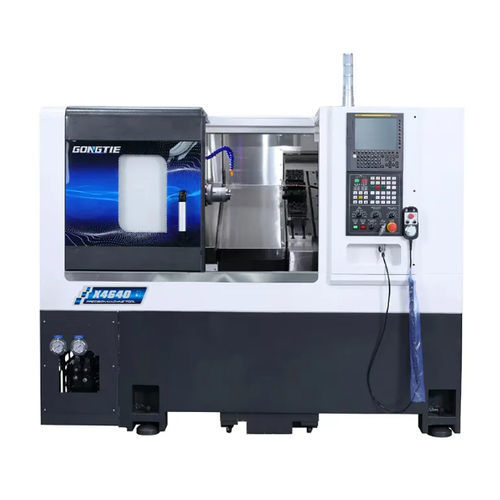

Torno CNC X4640

horizontal2 ejescon plataforma inclinada

Resumen

El X4640 es un torno CNC de bancada inclinada diseñado para mecanizado con herramientas en gang y giro de piezas de tamaño medio. Incorpora un bancada inclinada de fundición HT300, husillo de accionamiento directo integrado y componentes industriales para soportar producción continua y resultados de mecanizado precisos.

Características clave

• Bancada inclinada en fundición HT300 para rigidez y amortiguación de vibraciones.
• Sistema CNC SYNTEC 22TA con funciones multi-máquina y programación simplificada.
• Husillo de accionamiento directo integrado con disposición de rodamientos NTN 3+2 para estabilidad a alta velocidad y posicionamiento preciso.
• Husillos de bolas PMI grado C3 y guías de rodillos PMI de 30 mm para avance preciso y repetibilidad.
• Mandril hidráulico de 3 mordazas hueco de 6 pulgadas o pinza hidráulica; lubricación directa para precisión de sujeción constante.
• Estación hidráulica Seven Ocean 40 L y sistema de lubricación automática de 2 L para operación continua.
• Refrigeración/limpieza: bomba Luikar 2V-30 con depósito de 120 L y filtración.
• Armario eléctrico completo con componentes Schneider de baja tensión y intercambiador de calor interno; protector interior inoxidable cerrado y cubierta completa de la máquina para seguridad y limpieza.

Partes de la máquina (resumen)

• Bancada: bancada inclinada integrada HT300 con barniz de cocción a alta temperatura.
• Sistema CNC: controlador SYNTEC 22TA — control suave y preciso y programación sencilla.
• Husillo: husillo A2-5 de accionamiento directo (motor incorporado) diseñado para corte contundente y rigidez.
• Pinza & Mandril: mandril hueco hidráulico 6 pulgadas 3 mordazas o pinza hidráulica con superficies de contacto endurecidas y rectificadas.
• Guías & Husillo de bolas: guías de rodillos PMI 30 mm y husillos PMI 3210 C3 con lubricación por aceite.
• Rodamientos: rodamientos NACHI para larga vida y precisión.
• Hidráulica: Seven Ocean 40 L (1,5 kW) para cilindro de husillo, mandril y contrapunto.
• Lubricación: lubricación circular automática Ishan 2 L para guías y husillos.
• Refrigeración & Limpieza: bomba Luikar 2V-30 y depósito 120 L con filtración para suministro de refrigerante y evacuación de virutas.
• Armario eléctrico: componentes Schneider con intercambiador térmico y dispositivos de seguridad.

Configuración estándar

• Cuerpo máquina: bancada inclinada horizontal HT300 fundición — qty 1.
• Sistema CNC: SYNTEC 22TA — qty 1.
• Husillo: husillo eléctrico de accionamiento directo 13,4 kW — qty 1.
• Husillos X/Z: PMI 3210 C3 — qty 1.
• Motores X/Z: AM8 1,7 kW — qty 1.
• Rodamiento husillo de bolas: NACHI — qty 1.
• Estructura de husillo: husillo independiente 3+2 — qty 1.
• Guías: guías de rodillos PMI 30 mm — qty 4.
• Mandril: pinza hidráulica — qty 1.
• Cilindro rotativo hidráulico: 646 — qty 1.
• Intercambiador térmico: Xinfu — qty 1.
• Sistema hidráulico: Seven Ocean 40 L, 1,5 kW — qty 1.
• Lubricación: Ishan 2 L — qty 1.
• Sistema de refrigeración: Luikar 2V-30, elevación 15 m — qty 1.
• Depósito de agua: 120 L — qty 1.
• Electricidad baja tensión: Schneider — qty 1.
• Cerramiento interior: acero inoxidable totalmente cerrado — qty 1.
• Tapa máquina: cubierta completa — qty 1.
• Caja de herramientas: kit de herramientas en caja — qty 1.

Especificaciones técnicas

• Diámetro máximo sobre bancada: Φ600 mm
• Diámetro de mecanizado máximo: Φ320 mm
• Longitud de mecanizado máxima: 150 mm
• Carrera eje X: 420 mm
• Carrera eje Z: 380 mm
• Estructura del husillo: husillo independiente 3 delanteros + 2 traseros
• Nariz de husillo: A2-5
• Cilindro hidráulico: 646
• Diámetro interior del husillo: 56 mm
• Capacidad máxima de barra (int.): 46 mm
• Potencia del husillo: 13,4 kW
• Rango de velocidad del husillo: 0–5000 rpm
• Par del husillo: 64 / 120 N·m
• Potencia servo de avance: 1,7 kW
• Tipo de mandril hidráulico: pinza
• Avance rápido X/Z: 20 m/min
• Repetibilidad X/Z: 0,005 mm
• Capacidad depósito hidráulico: 40 L
• Potencia motor hidráulico: 1,5 kW
• Capacidad lubricación: 2 L
• Potencia total máquina: 18 kW
• Dimensiones (L x W x H): 2025 x 1650 x 2000 mm
• Peso total: 2860 kg
• Garantía: 12 meses
