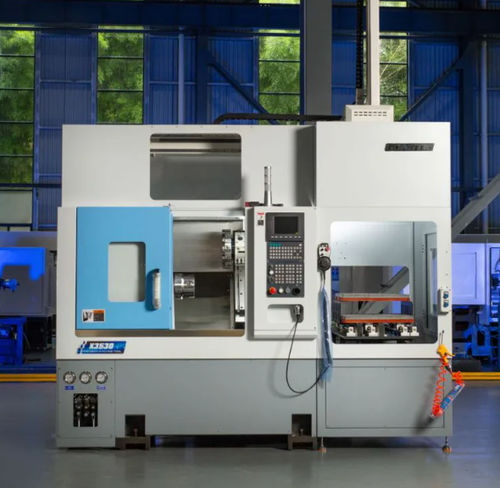

Torno CNC X3630

horizontalcon plataforma inclinadaA2-5

Resumen

El X3630 es un torno CNC de bancada inclinada 30° diseñado para mecanizados con herramientas gang y trabajo por barra. Combina una bancada inclinada en hierro fundido HT300 y un husillo de accionamiento directo integrado (A2-5, 10,8 kW, 0–5000 rpm) para cortes pesados estables, posicionamiento preciso y capacidad de paso de barra (Ø35 mm). La máquina integra sistemas hidráulicos, de lubricación y refrigeración para producción industrial continua.

Características principales

• Estructura: bancada inclinada integrada en hierro fundido HT300 30° con barniz de cocción a alta temperatura para resistencia a la corrosión, rigidez y amortiguación de vibraciones.
• Control CNC: SYNTEC 22TA con funciones multi-pieza y programación simplificada para ajustes eficientes.
• Husillo: husillo de accionamiento directo A2-5 10,8 kW, 0–5000 rpm, agujero de husillo Ø48 mm, par 37 / 113 N·m; disposición de rodamientos NTN 3+2 con soporte P4.
• Plato: plato hueco hidráulico de 6 pulgadas (3 mordazas), rango de sujeción aprox. Ø17–210 mm, fuerza de sujeción máxima indicada hasta 140 kN; superficies endurecidas y rectificadas con lubricación directa.
• Componentes de movimiento: husillos de bolas PMI 3210 C3 (X/Z) y guías lineales PMI 30 mm; rodamientos NACHI para soporte de husillo de bolas.
• Motores de avance: servomotores X/Z 1,7 kW para posicionamiento preciso y avance reactivo.
• Hidráulica y lubricación: central hidráulica Seven Ocean 40 L (1,5 kW) y sistema de lubricación circular Ishan 2 L; gabinete eléctrico con intercambiador de calor interno.
• Refrigeración y limpieza: tanque de 120 L con bomba 2V-30 y filtración multietapa para el refrigerante.
• Componentes eléctricos: componentes de baja tensión Schneider y enclavamientos de seguridad completos; bloqueo automático del interruptor de seguridad.
• Protección de la máquina: valla interior de acero inoxidable y cubierta totalmente cerrada para la protección del operador y contención de virutas.

Puntos destacados de la configuración estándar

• SYNTEC 22TA CNC (Taiwán)
• Husillos de bolas PMI 3210 C3 y guías lineales PMI 30 mm (Taiwán)
• Central hidráulica Seven Ocean y sistema de lubricación Ishan (Taiwán)
• Rodamientos NACHI (Japón) para soporte de husillo de bolas
• Componentes eléctricos Schneider (Francia)

Especificaciones técnicas

• Modelo: X3630
• Diámetro máximo sobre bancada: Ø350 mm
• Diámetro máximo de mecanizado: Ø160 mm
• Longitud máxima de mecanizado: 120 mm
• Recorrido eje X: 400 mm
• Recorrido eje Z: 300 mm
• Estructura del husillo: 3 rodamientos delanteros + 2 traseros independientes
• Faz del husillo: A2-5
• Capacidad máxima de barra (interior): Ø35 mm
• Potencia del husillo: 10,8 kW (accionamiento directo)
• Rango de velocidad del husillo: 0–5000 rpm
• Altura del eje del husillo: 1120 mm
• Par del husillo: 37 / 113 N·m
• Potencia de alimentación servomotor (X/Z): 1,7 kW
• Plato hidráulico: 6 pulgadas
• Avance rápido X/Z: 20 m/min
• Repetibilidad: 0,003 mm
• Depósito hidráulico: 40 L
• Motor central hidráulica: 1,5 kW
• Capacidad lubricación de aceite: 2 L
• Potencia total máquina: 15 kW
• Dimensiones totales (L×W×H): 1850 × 1750 × 1730 mm
• Peso total: 2200 kg
• Garantía: 12 meses

Aplicaciones

• Torneado de ejes, pasadores y piezas cilíndricas de precisión
• Producción de alto volumen con alimentación por barra y mecanizado por subcontratación
• Componentes para automoción, hidráulica, neumática y mecánica general

Servicio y garantía

• Garantía de 12 meses sobre componentes y mano de obra
• Repuestos y soporte técnico disponibles a través de la red de distribución
