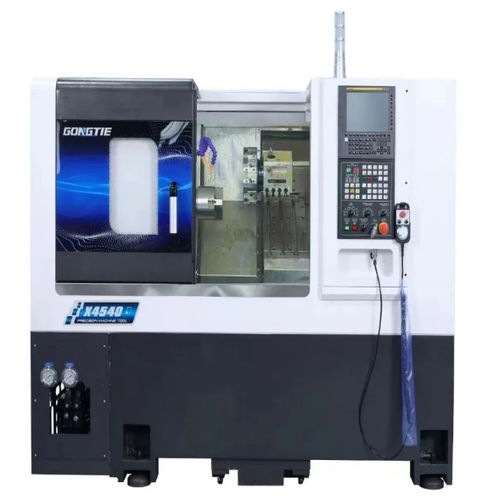

Torno CNC X4540

horizontal2 ejescon plataforma inclinada

El X4540 es un torno CNC de bancada inclinada con porta‑herramientas en banda, diseñado para torneado y torneado‑fresado de piezas pequeñas y de alta precisión. Soporta instalaciones multi‑herramienta y ofrece opciones de torreta (servo o motorizada), incluida la posibilidad de un eje Y directo de 90° para operaciones de fresado integradas. Es integrable con automatización por robot pórtico para producción en serie.

Características principales

• Husillo de accionamiento directo y estructura de bancada inclinada con herramientas gang para torneado y torneado‑fresado precisos.
• Capacidad para torneado estándar y torneado‑fresado combinado con soporte de herramientas vivas.
• Guias de rodillos y husillos de bolas de precisión para alimentación y posicionamiento exacto.
• Protección interior en acero inoxidable para las guías contra virutas y desgaste.
• Configuraciones opcionales: herramientas gang, torreta servo, torreta motorizada, torreta de potencia con eje Y directo 90°.
• Automatización integrada opcional (robots pórtico, alimentadores de barras, recogedores de piezas) para mayor productividad.

Componentes de la máquina / puntos destacados

• Bancada: lecho horizontal inclinado en fundición HT300 para rigidez y evacuación de virutas; acabado con pintura horneada.
• Sistema CNC: Syntec 22TA de serie; FANUC o SIEMENS opcionales.
• Husillo: husillo motorizado integrado, refrigerado por aceite; nariz A2-5, diámetro de agujero ø56 mm; rodamientos de precisión KOYO/NTN.
• Mandril / pinza: opciones de sujeción hidráulicas según proceso.
• Guias y husillos: guías lineales de rodillos PMI y husillos de bolas PMI 3210 para movimientos precisos.
• Eléctrica y accionamientos: variadores Syntec, componentes baja tensión Schneider; climatización del armario incluida.
• Hidráulica, lubricación y refrigeración: Seven Ocean, Ishan, Luikar; capacidades de depósito indicadas en las especificaciones.

Configuración estándar (selección)

• Bancada: lecho HT300 en fundición (China).
• Sistema CNC: Syntec 22TA (Taiwán).
• Servomotores / ejes: Syntec (Taiwán).
• Eje principal: husillo motorizado Gongtie (China).
• Motor de accionamiento del husillo: Syntec SMH (Taiwán).
• Codificador de husillo: Syntec; rodamientos: NTN/KOYO (Japón).
• Husillos de bolas: PMI 3210; guías lineales: PMI 30.
• Sistema hidráulico: Seven Ocean; lubricación: Ishan; refrigeración: Luikar.
• Componentes baja tensión: Schneider.

Opciones

• Controlador CNC opcional: SIEMENS 828D o FANUC 0i TF.
• Accesorios de automatización: robots de brazo, robots pórtico, alimentadores de barras, recogedores de piezas, transportadores de virutas.
• Opciones de proceso: herramientas vivas, indexado eje C, mandriles indexados, medición automática de herramientas, refrigeración a alta presión, colector de niebla de aceite, puertas automáticas, pinzas/mandriles hidráulicos, etc.

Aplicaciones

• Maquinaria general
• Industria automotriz
• Componentes para maquinaria textil
• Componentes para equipos electrónicos
• Maquinaria de precisión
• Componentes para industria frigorífica
• Partes para industria 3C
• Componentes aeroespaciales

Características / especificaciones técnicas

• Modelo: X4540
• Diámetro máximo sobre la bancada: 600 mm
• Diámetro máximo de torneado: 320 mm
• Longitud máxima de torneado: 400 mm
• Altura del centro (husillo → mesa de herramientas): 88 mm
• Altura del centro (husillo → suelo): 1120 mm
• Recorrido eje X: 430 mm
• Recorrido eje Z: 435 mm
• Tamaño de la nariz del husillo: A2-5
• Sujeción hidráulica (pinza): 45 mm
• Diámetro del orificio del husillo: 56 mm
• Capacidad máxima de barras (int./ext.): 45 / 35 mm
• Potencia motor husillo: 11.7 kW
• Velocidad husillo (nominal / máx.): 0 ~ 5000 r/min
• Par husillo (nominal / máx.): 56 / 159 N·m
• Avance rápido eje X/Z (G0): 20 m/min
• Cantidad de portaherramientas: 5
• Tamaño del vástago de la herramienta: 20 mm
• Portaherramientas para mandrinado: ø25 mm
• Repetibilidad ejes: 0.003 mm
• Capacidad depósito refrigerante: 84 L
• Capacidad depósito hidráulico: 40 L
• Potencia en carga total: 20 kW
• Dimensiones (L x W x H): 2025 x 1755 x 2170 mm
• Peso total máquina: 2538 kg
• Garantía: 18 meses
