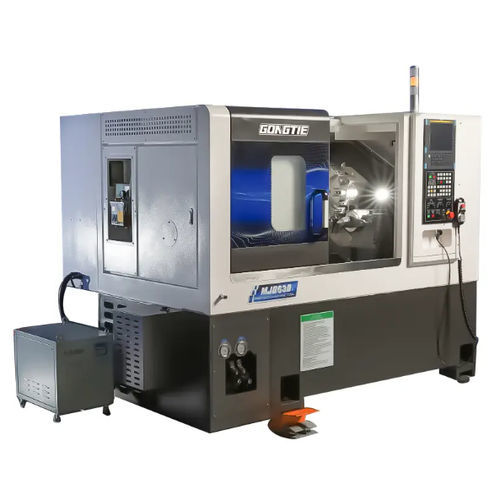

Torno CNC MJ0630

horizontal2 ejescon plataforma inclinada

El MJ0630 es un torno CNC de bancada inclinada de alta precisión diseñado para torneado rígido y estable, con la posibilidad de procesamiento en dos pasos mediante un subhusillo opcional. La máquina combina un husillo de accionamiento directo, bancada de alta rigidez y una torreta servo de 12 estaciones para aplicaciones de mecanizado exigentes.

Principales características

• Husillo de accionamiento directo que proporciona par constante, baja vibración y aceleración rápida.
• Torreta servo personalizada de 12 estaciones para indexado rápido de herramientas y mecanizado pesado.
• Carro con guía de caja de alta rigidez (guía lineal opcional) para resistencia a vibraciones y estabilidad de corte.
• Contrapunto hidráulico de serie; contrapunto hidráulico programable o subhusillo opcional para permitir procesamiento en dos pasos y manejo de piezas en una sola máquina.
• Mandril hueco hidráulico de 6 pulgadas con lubricación directa y superficies tratadas y rectificadas.

Componentes y ensamblajes

• Bancada: Fundición HT300 integrada diseñada para carga de piezas completas, evacuación de virutas y comportamiento antivibración; pintura horneada.
• Sistema CNC: Syntec 22TA de serie; FANUC o SIEMENS opcionales según requisitos.
• Husillo: Husillo con motor síncrono integrado, rodamientos NSK/NTN P4, nariz A2-5 y refrigeración por aceite para par continuo y baja vibración.
• Torreta: Torreta servo de 12 estaciones con alta rigidez, apta para torneado de precisión y trabajos pesados.
• Guía: Guía de rodillos PMI 35 mm o guía lineal opcional para cargas elevadas y avance preciso.
• Tornillo de bolas: Tornillos PMI 3210 para ejes X/Z (C3), lubricados y refrigerados por aceite, accionados por servomotores de 3,0 kW.
• Hidráulica y lubricación: Estación hidráulica Seven Ocean (40 L) y sistema de lubricación Ishan 2 L con lubricación circular para guías y tornillos.
• Refrigeración y limpieza: Bomba 2V-30, depósito de gran capacidad y filtrado multi-etapas para refrigeración de herramientas y piezas y gestión de virutas.
• Eléctrico: Armario eléctrico completo con enclavamiento de seguridad y intercambiador de calor; componentes Schneider de baja tensión.

Opciones y automatización

• Controladores opcionales: SIEMENS 828D o FANUC 0i TF.
• Herramientas con motor (live tooling), eje C indexable, mandril indexable, pinzas o mandriles hidráulicos.
• Automatización: alimentador de barras, brazos robot, robots pórtico para carga/descarga, transportadores de virutas, bandejas basculantes, sistemas de carga gantry.
• Periféricos: soplado de aire, refrigerante a alta presión, sistema de medición automático, sistema de medición de herramientas, puerta automática, colector de niebla de aceite, pedal, pistola de agua.

Aplicaciones

• Maquinaria general, componentes automotrices, electrónica 3C, maquinaria de precisión, industria del frío, aeroespacial y otras aplicaciones de torneado que requieren rigidez y precisión.

Características / Especificaciones técnicas

• Modelo: MJ0630
• Diámetro máx. sobre bancada: 650 mm
• Diámetro máx. de torneado: 320 mm
• Longitud máx. de torneado: 300 mm
• Recorrido eje X: 185 mm
• Recorrido eje Z: 351 mm
• Recorrido contrapunto: 270 mm
• Recorrido del manguito del contrapunto: 100 mm
• Tamaño nariz husillo: A2-5
• Tamaño mandril hidráulico: 6 pulgadas
• Diámetro de orificio del husillo: 56 mm
• Capacidad de barras (int./ext.): 45 / 35 mm
• Potencia motor husillo: 13.4 kW
• Velocidad máx. husillo: 0–5000 r/min
• Par nominal / máx.: 64 / 120 N·m
• Avance rápido X/Z (G0): 20 m/min
• Cantidad de porta-herramientas (estándar): 4 (cola de herramienta 25 mm)
• Porta-herramientas de mandrinado ID: φ40 mm
• Altura opcional centro torreta: 100 mm (trasera)
• Herramientas (opcional): 8 piezas
• Repetibilidad ejes X/Z: 0.003 mm
• Capacidad depósito hidráulico: 40 L
• Potencia total de la máquina: 23 kW
• Dimensiones (L x W x H): 1985 x 1668 x 1988 mm
• Peso total de la máquina: 2980 kg
• Garantía: 18 meses
