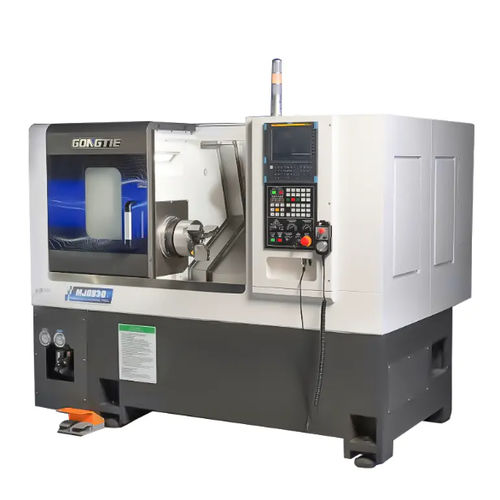

Torno CNC MJ0830

horizontal2 ejescon plataforma inclinada

El MJ0830 es un torno CNC de bancada inclinada equipado con una torreta servo de 12 estaciones y un husillo de accionamiento directo de 15 kW (nariz A2-6). Diseñado para rigidez, baja vibración y precisión, admite módulos de automatización y accesorios para permitir el mecanizado en dos pasos en una sola máquina.

Resumen / características clave

• Husillo de accionamiento directo de alto rendimiento con par constante y baja vibración.
• Respuesta rápida en arranque/parada y cambios de velocidad para un corte estable.
• Torreta servo personalizada de 12 estaciones con alta rigidez para indexado rápido y torneado pesado.
• Carro con guías tipo caja de alta rigidez; guía lineal disponible como opción.
• Contrapunto hidráulico de serie; contrapunto hidráulico programable o subhusillo opcional.
• Diseñado para integración con automatización: alimentadores de barra, robots, sistemas gantry y manipulación de piezas.

Componentes principales y características

• Cama del torno: Lecho integrado de fundición HT300 que proporciona alta rigidez, soporte estable y evacuación eficiente de virutas.
• Sistema CNC: Syntec 22TA estándar; FANUC o SIEMENS opcionales.
• Husillo: Husillo motorizado integrado con rodamientos NSK/NTN P4, refrigeración por aceite y par constante.
• Mandril: Mandril hueco hidráulico de 8" 3 mordazas, Ø máximo de sujeción 210 mm, superficie endurecida y lubricación directa para precisión de sujeción.
• Torreta: Torreta servo 12 estaciones, altura de centro 100 mm (configurable), admite herramientas motorizadas.
• Contrapunto: Contrapunto hidráulico (cono MT4), carrera del husillo hasta 100 mm; opción programable disponible.
• Guías y husillos: Guía de rodillos PMI 35 mm y husillos de bolas PMI 3210 (X/Z) C3 con lubricación por aceite para avances rápidos y larga vida.
• Refrigeración y limpieza: Bomba 2V-30, tanque de gran capacidad y filtrado para suministro de refrigerante y eliminación de virutas.
• Sistemas eléctricos e hidráulicos: Componentes Schneider, estación hidráulica Seven Ocean (40 L) y sistema de lubricación Ishan incluidos.

Opciones / accesorios disponibles

• Controladores CNC: SIEMENS 828D o FANUC 0i TF.
• Herramientas motorizadas (live tooling), eje C, mandril indexable.
• Subhusillo, contrapunto hidráulico programable.
• Alimentador de barras, alimentación delantera/trasera, bandeja oscilante para carga.
• Integración robótica: brazo robot, sistemas gantry para carga/descarga.
• Sistemas de medición automática, presintonizadores de herramienta, recogedores de piezas, transportadores de virutas, colector de niebla de aceite, refrigeración a alta presión.
• Puerta automática, interruptor de bloqueo de puerta, pedal y otros periféricos de seguridad.

Configuración estándar (selección)

• Lecho: Lecho slant fundido HT300 — China — Cant: 1
• Sistema CNC: Syntec 22TA — Taiwán — Cant: 1
• Servomotor: Syntec — Taiwán — Cant: 1
• Husillo principal: Husillo motorizado Gongtie — China — Cant: 1
• Motor de accionamiento del husillo: Syntec SMH Series — Taiwán — Cant: 1
• Codificador de husillo: Syntec — Taiwán — Cant: 1
• Rodamientos de husillo: NTN — Japón — Cant: 5
• Sistema de refrigeración de husillo: Xinfu — China — Cant: 1
• Husillos de bolas: PMI 3210 — Taiwán — Cant: 2
• Guías: PMI35 roller linear guideway — Taiwán — Cant: 4
• Motores ejes: Syntec AM11 — Taiwán — Cant: 2
• Sistema hidráulico: Seven Ocean — Taiwán — Cant: 1
• Sistema de lubricación: Ishan — Taiwán — Cant: 1
• Sistema de refrigeración: Luikar — Taiwán — Cant: 1
• Caja de herramientas: Gongtie — China — Cant: 1
• Componentes baja tensión: Schneider — Francia — Cant: 1

Aplicaciones

• Mecanizado de ejes, componentes de precisión y piezas medianas para industrias como automoción, maquinaria general, electrónica, aeroespacial y equipos de precisión.

Especificaciones técnicas

• Modelo: MJ0830
• Diámetro máx. sobre bancada (mm): 650
• Diámetro máx. de torneado (mm): 320
• Longitud máx. de torneado (mm): 300
• Recorrido eje X (mm): 185
• Recorrido eje Z (mm): 351
• Recorrido contrapunto (mm): 270
• Recorrido caña contrapunto (mm): 100
• Tamaño nariz de husillo: A2-6
• Tamaño mandril hidráulico (pulgadas): 8
• Diámetro taladro husillo (mm): 66
• Capacidad barra (int./ext.) (mm): 54 / 40
• Potencia husillo (kW): 15
• Velocidad máx. husillo (r/min): 0 - 4500
• Par nominal / máx. (N·m): 95.5 / 270
• Avance rápido X/Z (G0) (m/min): 20
• Cantidad portaherramientas (pcs): 4 (estándar)
• Tamaño vástago herramienta (mm): 25
• ID portaherramienta de mandrinado (mm): φ40
• Altura centro torreta opcional (mm): 100 (posterior)
• Cantidad herramientas (pcs): 8 (según configuración)
• Repetibilidad X/Z (mm): 0.003
• Capacidad tanque hidráulico (L): 40
• Potencia total máquina (kW): 23
• Dimensiones (L x W x H) (mm): 1985 x 1668 x 1988
• Peso total (kg): 3280
• Garantía (meses): 18
